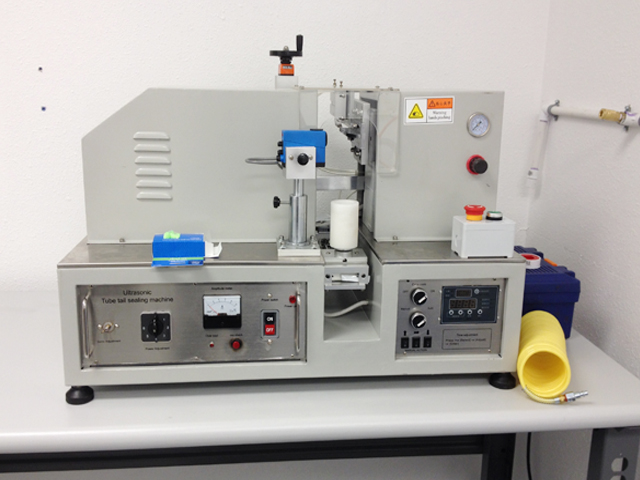

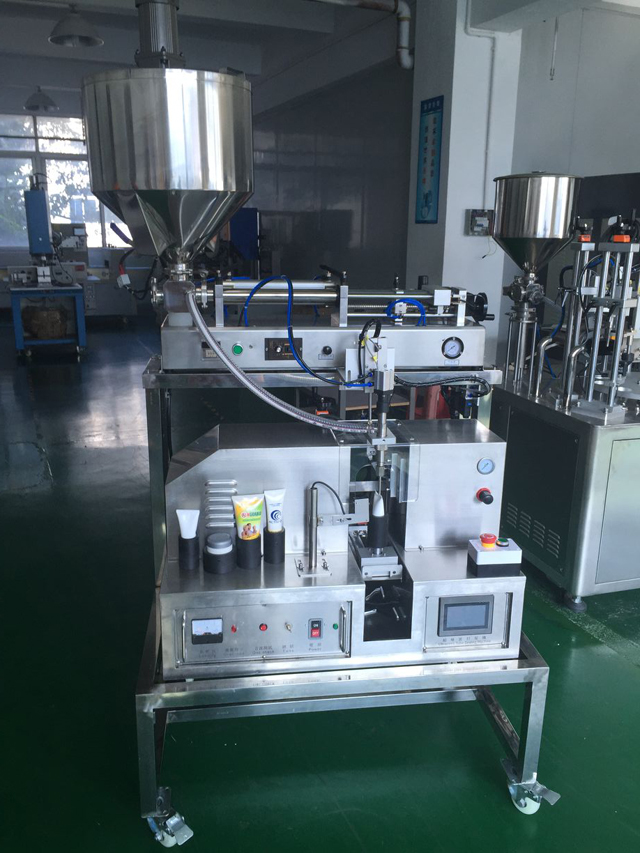

Ultrasonik Sızdırmazlık Ekipmanlı Yarı Otomatik Tüp Dolum Makinesi

• Modeli: VK-TFS-002U
• Güç Kaynağı: 220V/50HZ/Tek fazlı
• Güç: 1500w
• Frekans: 20Khz
• Boru Uzunluğu: 40-280mm
• Boru Çapı: 10-80mm
• Dolum hacmi: A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml (Opsiyonel)
• Boyut: 735*670*1300mm
• Ağırlık: 130kg

Videoyu görüntüle

Fonksiyon ve Uygulama

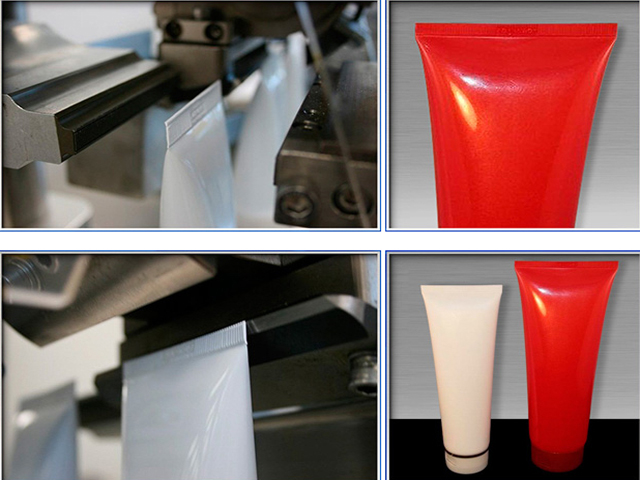

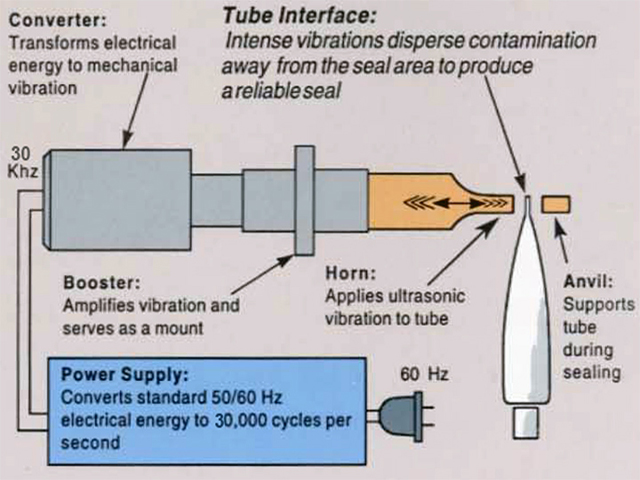

Plastik yumuşak boru kuyruğunu kaynaklamak için ultrasonik kullanın. Kaynak yaparken herhangi bir yapıştırıcıya veya dolgu maddesine veya çözücüye ihtiyaç duymaz, büyük miktarda ısı tüketmez ve kullanımı kolay, yüksek kaynak hızı, yüksek verimlilik.

Bu makine diş macunu, kozmetik, tıbbi ürün, gıda ve endüstriyel tüpler vb. alanlarda yaygın olarak kullanılmaktadır.

Ana Parametreler

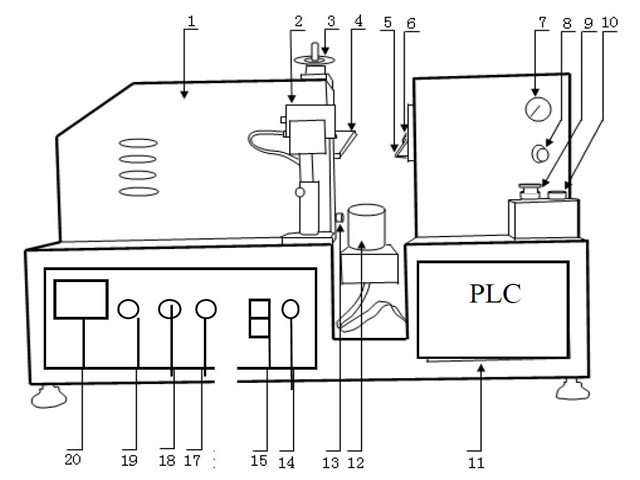

Sızdırmazlık Makinesi Düzeni

1. Ana gövde
2. Sensör
3. Tüp Yükseklik Ayarı
4. Ön kalıp
5. Arka kalıp
6. Kesici
7. Gaz basınç ölçer
8. Gaz basınç ayarı
9. Acil durum butonu
10. Başlat düğmesi
11. PLC
12. Tutucu
13. Kalıp boşluk ayarlaması
14. Güç lambası
15. Güç anahtarı
16. Ayarlamak
17. OSC kontrolü
18. Aşırı yük lambası
19. Yükleme ölçer

(Not: Lütfen Ön kalıp vidasının sağlam bir kilidi olup olmadığını kontrol edin, çünkü nakliye sırasında vida gevşeyebilir)

Sızdırmazlık Parçası

• Motor başlatma: Bu, Tüp tutucunun çalışmasını kontrol etmek içindir
• Besleme silindiri başlangıcı: Bu, Tüp tutucu beslemesini kontrol etmek içindir
• Ultrasonik silindir başlatma: Bu, yukarı kalıp ve aşağı kalıp çalışmasını kontrol etmek içindir.
• Kesme silindiri başlangıcı: Bu, kesiciyi kontrol etmek içindir
• Doldurma Silindiri: Bu, manuel olarak doldurulduğunda Doldurma kafası silindirinin yıldızını veya Durdurulmasını kontrol etmek içindir
• Doldurma başlangıcı: Bu, manuel olarak doldurma yıldızını kontrol etmek veya durdurmak içindir.
• Ultrasonik başlatma: Bu, frekansı kontrol etmek içindir, bu “18. OSC kontrolü” ile aynıdır.
• Tüp Yönlendirmesi açık: Bu, Sense'i açık/kapalı olarak kontrol etmek içindir
• Zaman ayarı: Bu, Gecikme süresini/Kaynak süresini/Tutma süresini ayarlamak içindir.
• Gecikme süresi: 0.80
• Kaynak süresi: Boru Dia 20, zaman yaklaşık: 0.20, Boru Dia 30, zaman yaklaşık 0.40, Boru Dia 40, zaman yaklaşık 0.50, Boru Dia 50, zaman yaklaşık 0.7
• Tutma süresi: 0,35

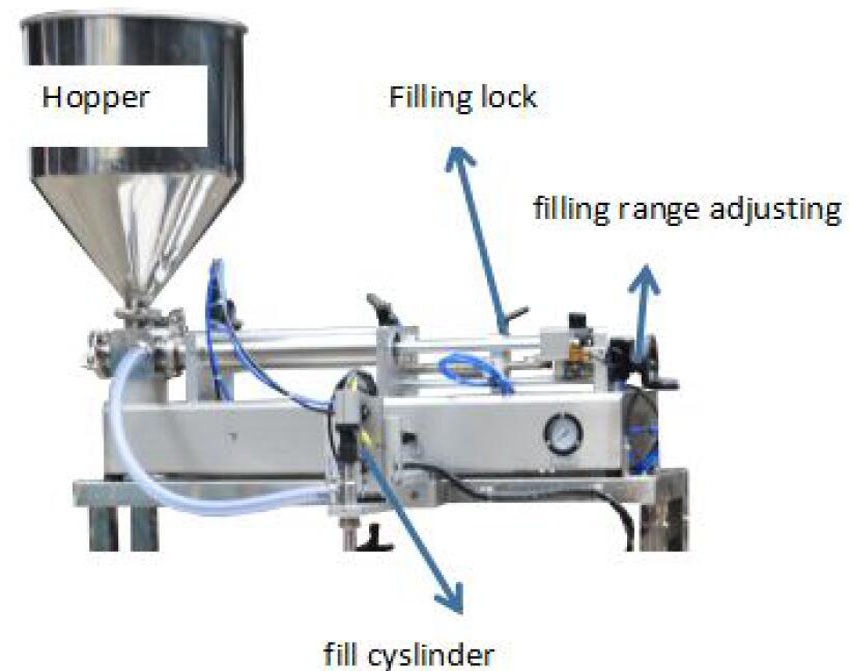

Dolum Parçası

Operasyon Süreci

1. Güç ve basınçlı havayı doğru şekilde bağlayın (önerilen 0,5 MPa).
2. Güç düğmesine basın
3. 'OSC kontrol' düğmesine basın ve aynı anda 'Ayar düğmesini' ayarlayın. Lütfen Ayar düğmesindeki vidayı kullanarak, 'Sinyal ışığının' minimumunu bulurken (yaklaşık 1A'dan düşük olacaktır) 'Frekans ayarını' sabitleyin. ('OSC kontrol' düğmesine sürekli basmayın, aralıklı olarak basın)
4. Tüpü tutucuya yerleştirin.
5. 'Ultrasonik silindir başlat'a basın, ön kalıp ve arka kalıp kapanacaktır. 'Kalıp boşluk ayarı'nı ayarlayın, iki kalıbın birbirine değmesine ve boşluk olmamasına izin verin. 'Kesici kontrolörü'ne basın ve kesicinin düzgün çalışacağını onaylayın. (Ayar yaparken plastik tüpü tüp tutucuya koymanız gerekir)
6. Ön kalıbı, arka kalıbı ve kesiciyi orijinal pozisyonlarına getirin.
7. Tüpü 'Tutucu'ya koyun ve 'Besleme silindiri başlat'a basın, tüp iki kalıp arasında hareket edecektir. Gerekirse tutucunun yüksekliğini ayarlayın. (tüpün arka kalıptan 2 ila 3 mm daha yüksek olmasını önerin)
8. Tüpü orijinal pozisyonuna getirin.
9. Otomatik duruma ayarlayın, tüpte renk kodu varsa sensörü açın, aksi takdirde kapatın.
10. 'Auto' tuşuna basın, makine otomatik olarak çalışacaktır.

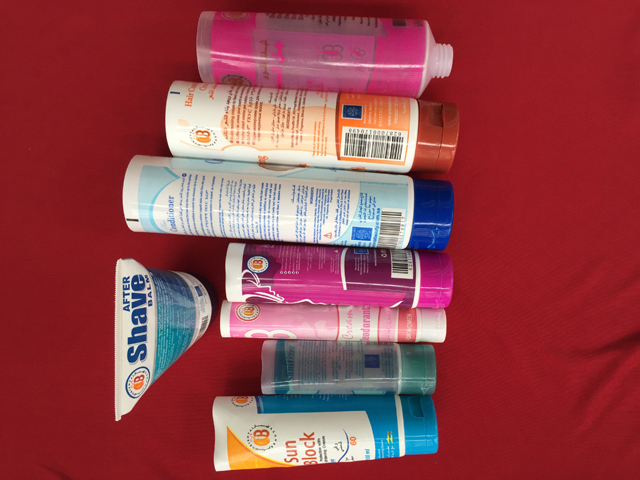

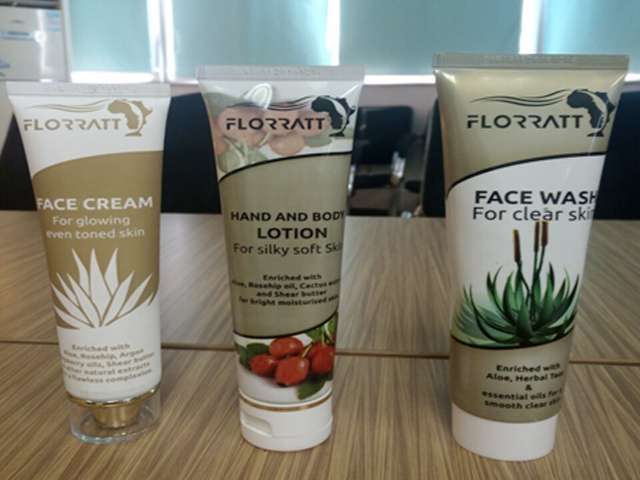

Örnekler

Başarısızlık ve Çözüm
