Yarı Otomatik Güç Kablosu Kablo Tel Etiket Bayrak Etiketleme Makinesi

• Modeli: VK-T807
• Etiketleme hassasiyeti: ±1mm (ürün etiketi sapması hariç)
• Etiketleme hızı: 20~40 adet/dakika (ürün boyutuna bağlıdır)
• Uygulanabilir ürün boyutu: 20≤uzunluk≤300mm, 20≤genişlik≤200mm
• Uygulanabilir etiket boyutu: 20≤uzunluk≤150mm, 20≤genişlik≤150mm
• Makine boyutu: 970*790*1440mm
• Hava basıncı: 0.6Mpa
• Güç: 220V, 50/60HZ/140W
• Ağırlık: 99KG

Videoyu görüntüle

Manuel yuvarlak yüzey tel etiketleme makinesi, tel su borusu, tornavida vb. üzerindeki yapışkan etiketi veya yapışkan filmi yarı otomatik olarak etiketlemeyi başarır.

Makine nasıl çalışır:

Etiketleme makinesi çekirdek olarak PLC'ye dayanır, sinyalleri alır ve tüm sistemlerin çalışmasını kontrol eder. Pedal anahtarına basıldığında, sinyal PLC'ye gönderilecek ve bir dizi programa göre işlenecektir.

Daha sonra step motor kontrol sisteminden başlayarak etiket soyma ve etiket besleme işlemlerini tamamlayın. Aynı zamanda, etiket konum sensörü (elektrikli göz olarak da bilinir) her zaman etiketin geçtiği mesafeye dikkat edecektir.

Bir etiket geçtiğinde, sensör sinyali hemen PLC'ye gönderecektir. Daha sonra PLC, bir dizi programa göre, durdurma sinyalini adım motor kontrol sistemine gönderir ve etiketleme sistemini başlatır, böylece etiketleme süreci tamamlanır.

Çalışma prensibi

Şanzıman sistemi:

Adım motoru, çekiş mekanizmasını ve malzeme alma mekanizmasını tahrik eden senkron kayış aracılığıyla etiketlerin çıkarılmasına güç sağlar, böylece etiketlerin soyulması ve Glassine arka tabakasının geri dönüştürülmesi sağlanır.

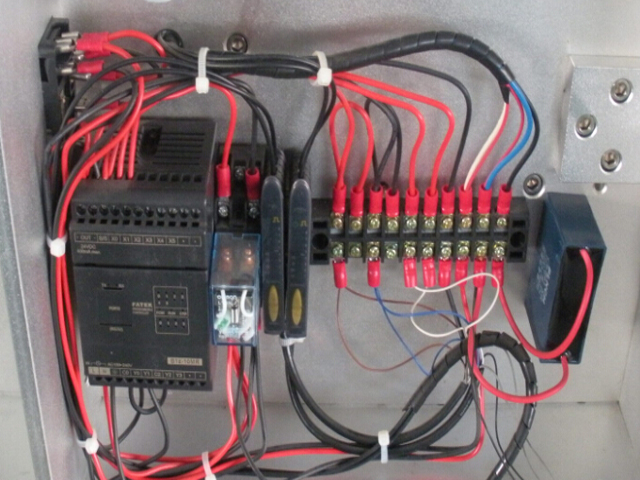

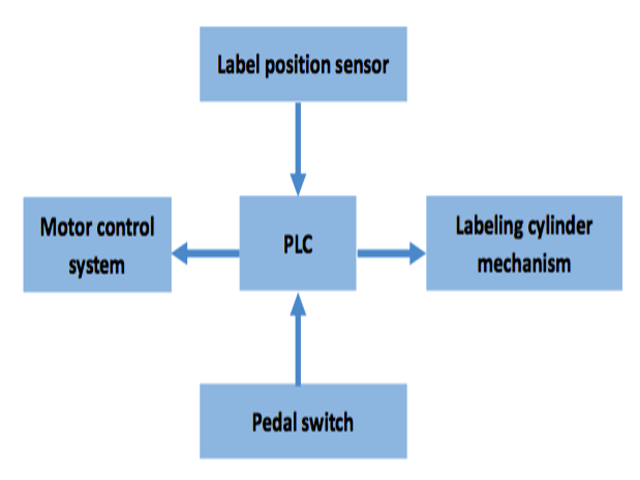

Kontrol sistemi:

Bu makine elektrik ve gaz kullanılarak kontrol edilir. Elektrikli göz (SICK sensörü) ve pedal anahtarından gelen sinyal, etiketlerin çıkarılması, etiketlenmesi ve sayılması gibi tüm işlemlerin gerçekleştirilmesi için işlenmek üzere PLC'ye aktarılır.

Tel etiketleme makinesinin uygulaması:

Uygulanabilir Ürün: Yüzeyine kağıt etiket veya film etiket ile etiketlenmesi gereken uzun yuvarlak ürünler;

Uygulanabilir endüstriler: Elektrik, Tıp, Plastik, endüstri vb. alanlarda yaygın olarak kullanılmaktadır.

Tel etiketleme makinasının teknik özellikleri:

Küçük yapısı sayesinde daha az yer kaplar, taşınması ve yüklenmesi kolaydır.

İyi etiketleme hassasiyeti ve stabilitesi; Temiz, kırışıksız, kabarcıksız.

Kullanımı ve ayarlaması kolaydır. Yeni çalışanlar basit bir eğitimden sonra kolayca kullanabilir veya ayarlayabilir.

Kararlı çalışma.

Teknik veriler:

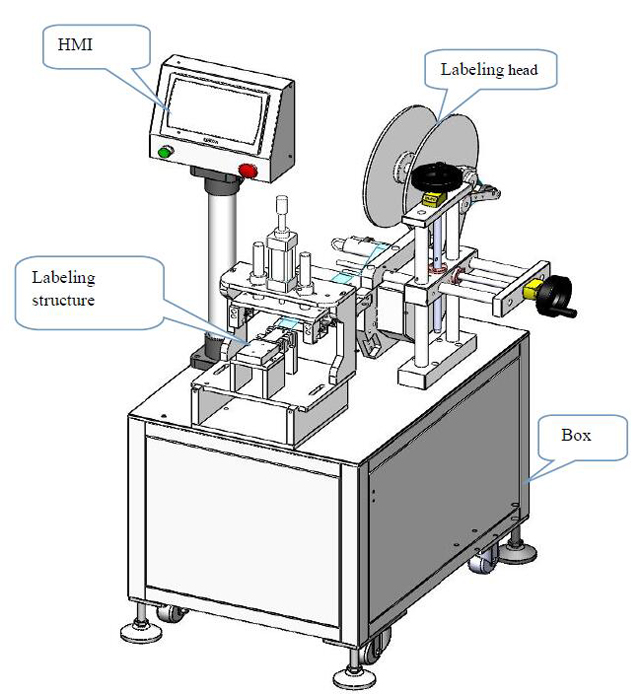

Yapılandırma:

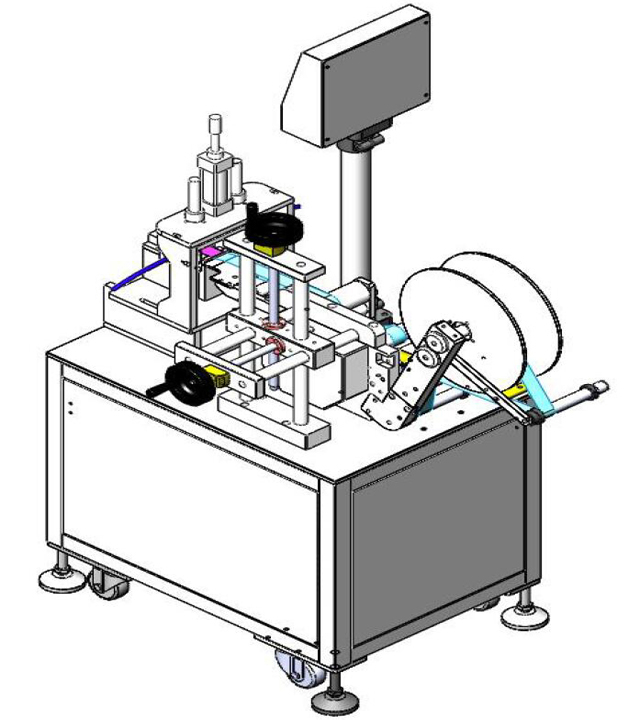

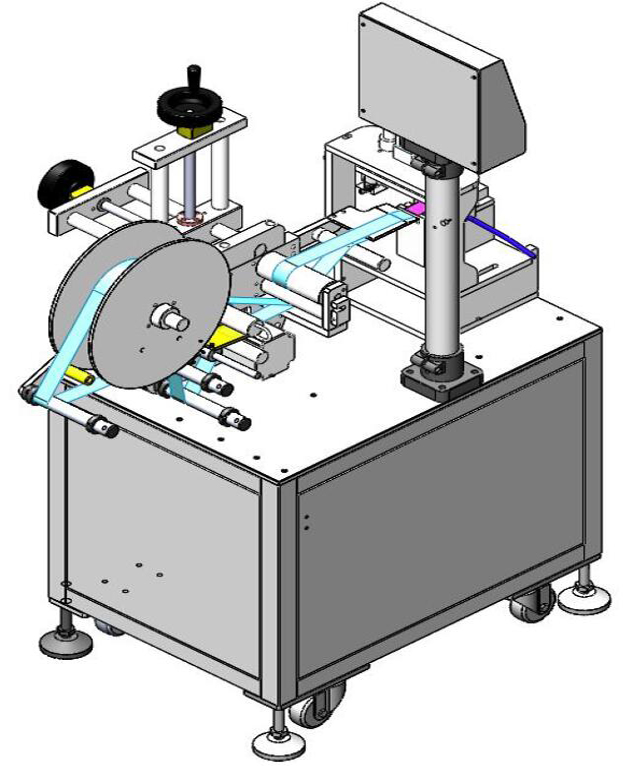

Diğer çizim

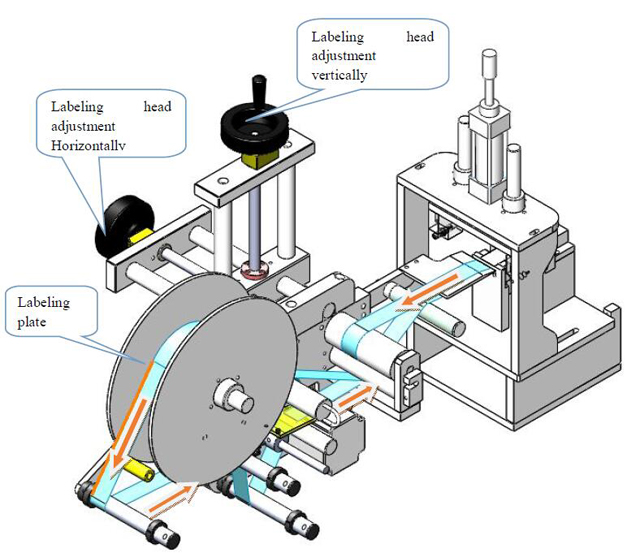

Etiketleme başlığı

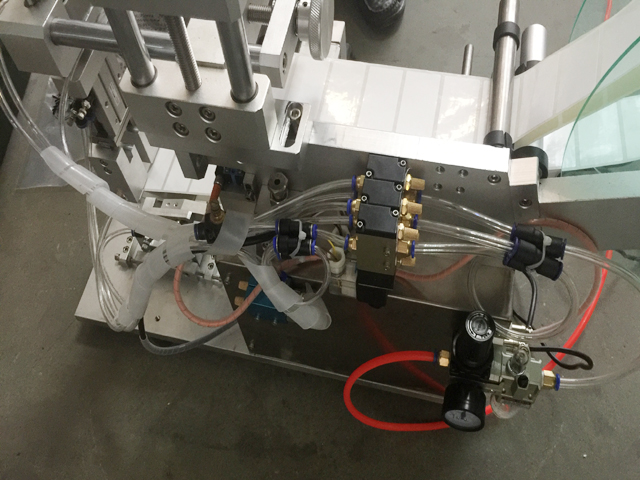

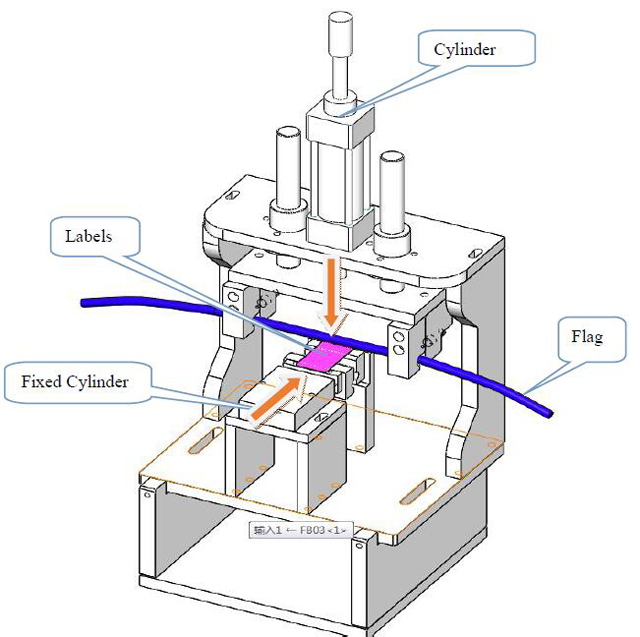

Etiketleme yapısı

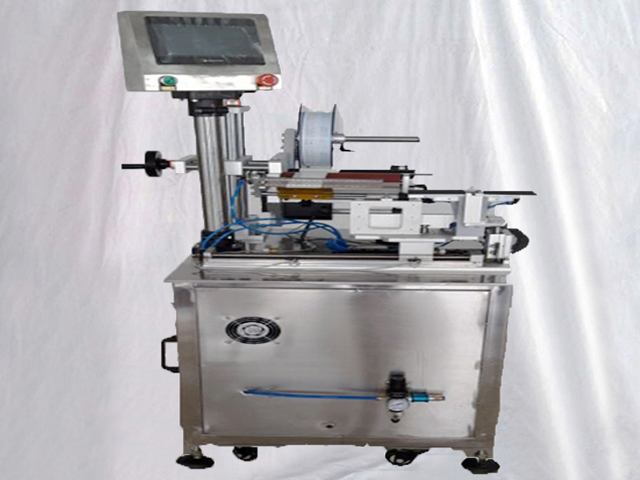

Etiketleme teli makinesinin arka görünümü

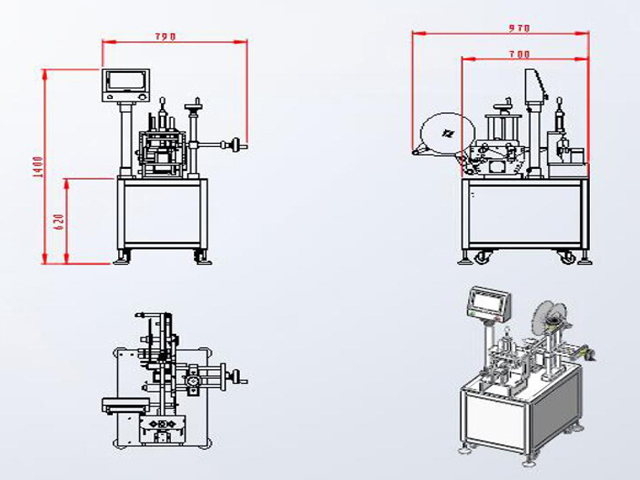

Yarı otomatik tel etiketleme makinesinin boyut çizimi:

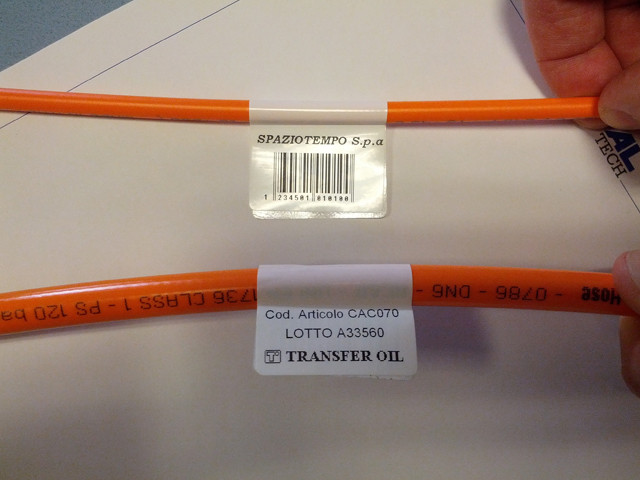

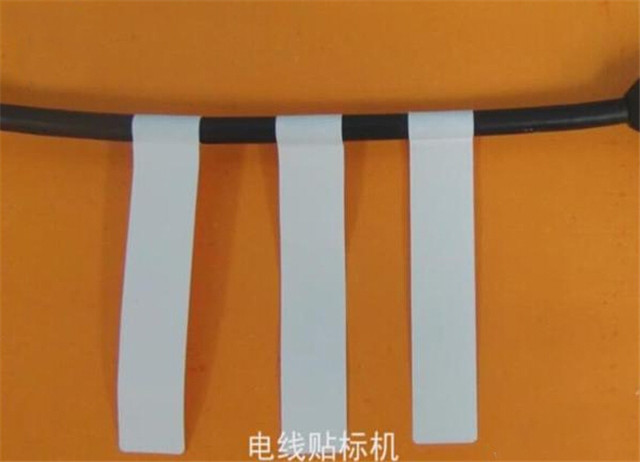

Etiketleme örnekleri:
