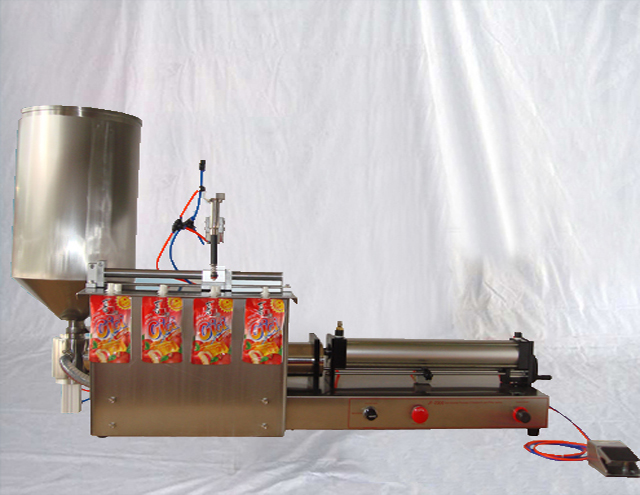

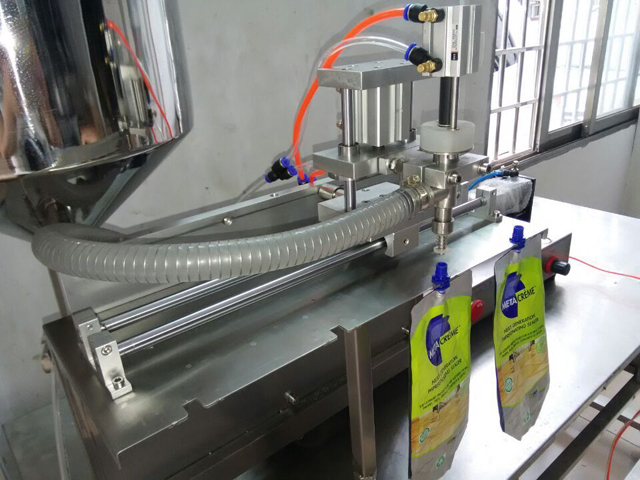

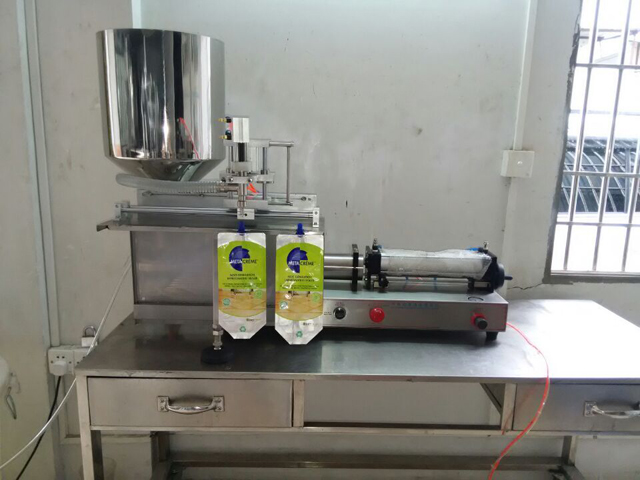

Yarı Otomatik Pnömatik Ağızlı Torba Hazır Torba Dolum Makinesi

Model: VK-SPF
Voltaj: 220/110V 50/60Hz
Güç: 27W
Anma basıncı: 0,4-0,6 Mpa
Dolum hızı: 20-35 şişe / dak / kafa
Dolum hassasiyeti: ≦ ± %1
Dolum aralığı: 100-1000ml
Üst boyut: 160cm*44cm*37cm
Net Ağırlık: 50kg;
Brüt Ağırlık: 65kg

Yabancı benzer ürünlerin referansına dayanan bu yarı otomatik piston tipi dolum makinesi, bazı ek işlevler eklenmiş yeni bir tasarımdır. Çalışma, doğruluk hatası, dolum hacmi ayarı, makine temizliği ve bakımı için kolay bir iş ve rahatlık sağlar.

Bu pnömatik dolum makinesinin tasarımı, elektrik kontrol devresi yerine pnömatik bileşenleri benimsemiştir, bu nedenle patlamaya dayanıklılık gereksinimleri olan ortamlarda kullanıma uygundur.

Makine Model Seçimi

Makine modelinin seçimi, maksimum dolum hacmi gereksinimleri göz önünde bulundurularak yapılmaktadır.

Temel Parametre

Model: VK-SPF
Voltaj: 220/110V 50/60Hz
Güç: 27W
Anma basıncı: 0,4-0,6 Mpa
Dolum hızı: 20-35 şişe / dak / kafa
Dolum hassasiyeti: ≦ ± %1
Dolum aralığı: 100-1000ml
Üst boyut: 160cm*44cm*37cm
Net Ağırlık: 50kg;
Brüt Ağırlık: 65kg

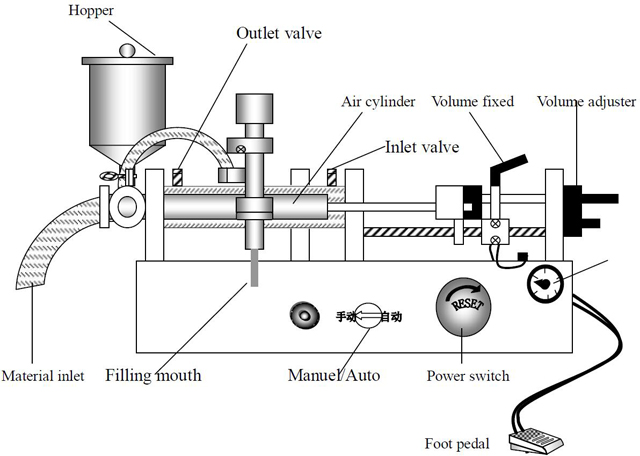

Makine Çalışma Prensibi

Hava silindirinin itmesi ve çekmesi, silindir pistonunu ileri geri hareket ettirir, bu da malzeme silindirinin negatif basınç üretmesini sağlar.

Silindir ileri doğru itildiğinde pistonu arkaya doğru çeker ve malzeme silindirinin içindeki negatif basınç, malzemeyi malzeme haznesinden giriş borusuna emer.

Silindir geri çekildiğinde, pistonu ileri doğru iter, malzeme borudan dolum ağzına emilir, daha sonra boş şişelere dolar. (Malzeme içeri ve dışarı emildiğinde dolum başlığı otomatik olarak açılır ve kapanır)

Bu piston tipi dolum makinesi, her dolum için tek ve basit bir mekanik harekete sahiptir, bu nedenle standart kaplar için yüksek dolum hassasiyeti ve stabilitesine sahiptir.

Yarı Otomatik Pnömatik Dolum Makinesi Özellikleri

Makine kontrol için basınçlı havayı kullanır, özellikle patlamaya dayanıklı gereksinimleri olan yerlerde kullanıma uygun yüksek güvenliğe sahiptir.
Statik elektrik ve kenevir elektriği olayı oluşmaz; makinenin topraklama kablosuna bağlanmasına gerek yoktur.
Pnömatik kontrol ve sabit dolum hacmi sayesinde dolum hacmi %0,3 oranında (maksimum dolum hacmi baz alınarak) kontrol edilebilen yüksek hassasiyette karakteristiktir.
Acil durdurma durumunda, sadece pnömatik şalteri kapatmanız yeterlidir, piston otomatik olarak başlangıç pozisyonuna geri çekilir ve makine dolumu durdurur.

Makine Çalıştırılmadan Önce Muayene ve İşlem Sırası

Makineyi çalıştırmadan önce muayeneyi yapın, bu mekanik arızayı veya kişisel yaralanma kazalarını önleyebilir.

Muayene ve işletme:

Ön ve arkadaki sıkıştırma kolu sıkı mı sıkmıyor mu?
Giriş ve çıkışın üçlü terminal kelepçesi sabit mi, değil mi?
Dolum başlığı ve onun yatay, dikey kolu sabitlenmiş mi?
Hava kompresörü makinesine bağlayın, basınç 8㎏/c㎡'den azsa, basınç ayarı yaklaşık 4-5 ㎏/c㎡'dir.
Hava besleme anahtarını açın.

(Not: Dolgu malzemesi olmadan uzun süre çalışmak kesinlikle yasaktır)

Dolum Hacmi Ayarı

Dolum hacmi ayarı, dolum malzemelerine, sıvıya (ml) veya ağırlığa (g) bağlıdır, çünkü malzemelerin oranı farklıdır, ayrıca ölçüm verileri de farklıdır. Bu nedenle, gerekli hassas dolum hacmini ayarlamak için lütfen Hacim ayarlayıcısını ayarlayın.

Operasyon Detayları:

Genel ayar: Tatmin edici bir dolum hacmi için lütfen ayar vidası gaz anahtarını ayarlayın, konumunu sola veya sağa hareket ettirin.
Dolum hacminin doğruluğunu ölçüm kabı veya elektronik terazi kullanarak kontrol edin. (Not: Silindirin içine emilen dolgu malzemesinin dolu olması gerekir.)
Eğer dolum hatası varsa lütfen ses ayarlayıcısını ayarlayın, dolum hacmini azaltmak için ileri, artırmak için geri hareket ettirin.
İstenilen dolum hacmi ve hassasiyeti için, dolum hacmi standart seviyeye gelene kadar tekrar tekrar ayarlama yapınız.

Dolum Hızı Ayarı

Dolum hızı aşağıdaki altı faktör tarafından belirlenir:

Dolgu malzemelerinin emme hızı, malzemenin viskozitesine ve emme borusunun uzunluğuna bağlıdır.
Dolum hızı, dolum başlığının çap büyüklüğüne bağlıdır, çap ne kadar büyük olursa dolum hızı da o kadar hızlı olur.
Dolgu malzemelerinin köpürme derecesi yüksek ise, dolum hızı yavaşlatılmalıdır.
Dolum hacmi, daha fazla dolum hacmi, daha yavaş.
Dolum hacmi hassas, yüksek doğrulukta ve dolum hızı yavaş ayarlanmalıdır.
Hava basıncının valf kontrolörü.

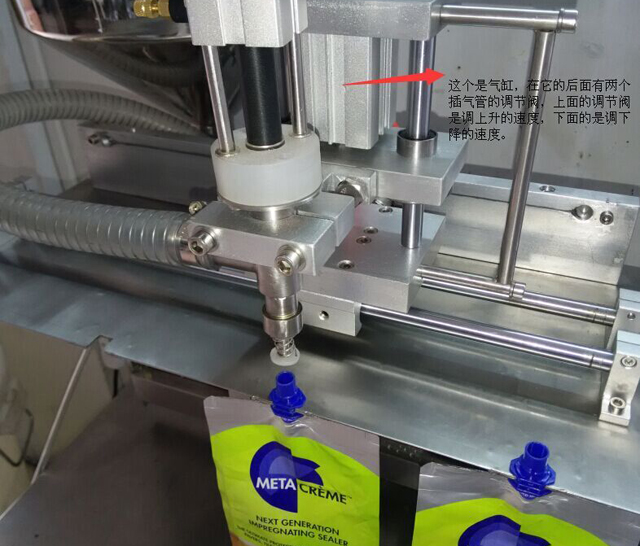

Vana Ayar İşlemi:

Hız ayar valfi somununu gevşetin
Ön vana kolunu saat yönünde çevirdiğinizde, silindirin ileri gitme hızı yavaşlar, ayrıca malzemelerin emilme hızı da yavaşlar.
Ön vana kolunu saat yönünün tersine çevirdiğinizde, silindirin ileri gitme hızı artacak ve ayrıca malzemelerin emilme hızı da artacaktır.
Geri valf kolunu saat yönünde çevirdiğinizde, silindirin ileri gitme hızı yavaşlar, ayrıca malzemelerin emilme hızı da yavaşlar.
Arka valf kolunu saat yönünün tersine çevirdiğinizde, silindirin ileri gitme hızı artacaktır, ayrıca malzemelerin emilme hızı da artacaktır.

Dolum Doğruluğu Ayarı

Makinenin dolum hatası vermesinin nedeni, dolum hacmi, dolum hızı ve valf anahtarının hızı gibi çok sayıda etki eden faktöre sahip olmasıdır. Valf anahtarının hızı, dolum malzemelerinin viskozitesinden, daha büyük viskoziteden ve daha yavaş hızdan etkilenir. Ayarlama, ana valf yayı basıncını ayarlayarak basittir ve hız giderek daha fazla basınçla hızlandırılacaktır.

Ölçüm ve dolum için yay basıncının ayarlanması operatörün personel deneyimine bağlıdır.

Makine Temizliği Ve Bakımı

Dolum makinesini temizlemeden önce, makinenin içindeki malzemeleri temizlemeli ve ardından yumuşak temizleme sıvısını malzeme haznesine dökmelidir; Ilık su kullanılması önerilir ve gerekirse sabunlu su, alkol veya diğer temizleme sıvıları seçilebilir. Temizliği yaparken, lütfen dolum parçalarındaki rondelalardan sızıntı olmadığından emin olun. Makineyi açın, temizlik bitene kadar makinenin sirküle bir şekilde dolmasını sağlayın. Temizleme parçaları arasında silindir pistonu, piston kafası, rondelalar, tek yönlü valf, dolum kafası ve malzeme haznesi vb. bulunur. Tüm sızdırmazlık rondelalarından biri hasarlıysa değiştirilmelidir.

Uyarı

Temizlik işlemine başlamadan önce basınçlı havanın kapalı olduğundan emin olun.

Temizlikte petrol, benzen, etilen, sodyum hipoklorit vb. organik çözücülerin kullanılması yasaktır.

Temizlik işi bittikten sonra lütfen bekleyin ve tüm temizlik parçalarının kuru olduğundan, ek yerlerinde ve borularda su ve yabancı cisim olmadığından emin olun, ardından makineyi kurun.

Yaygın Sorunlara Çözümler

Yaygın sorunlar	Çözümler
Piston hareket edemiyor	Hava basıncının açık olduğundan emin olun.
	Hava basınç valfinin açık olduğundan emin olun.
	Hava kaynağı anahtarını açık konuma getirin, pnömatik valfte basınç sıkışması olmasın.
	Hava basıncı 4-5㎏/c㎡
	Vananın doğru şekilde takıldığından emin olun.
	Piston başının yapışkan ve tıkalı olmadığından emin olun.
	Hava basınç anahtarının hasarlı olmadığından emin olun.
Doldurma hassasiyeti yanlış	Dolgu malzemesinin viskozitesi arttıkça dolum hızı yavaşlatılmalıdır.
	Hazne ve malzeme tankının içerisinde yeterli malzeme olduğundan emin olun.
	Malzeme haznesinin ve hacim anahtarının sıkıca bağlandığından emin olun.
Malzeme silindirinden malzeme taşması	Conta rondelasını kontrol edin, hasarlıysa yenisiyle değiştirin.
	Eğer malzeme ince ise lütfen iki adet sızdırmazlık rondelası kullanın.
Emici boru emici değil	Emme silindirinin doğru şekilde takıldığından emin olun.
	Borunun sıkıca bağlandığından emin olun.
	Emme borusunun başının malzeme tankının içinde olduğundan emin olun.
Dolum şişelerden taşarak yapılır	Hacim anahtarının hasarlı ve oynak olmadığından, dolum ağzının şişe ağzına doğru eğik olduğundan ve hava valfi ayarının dolumu rahatça yapabileceği şekilde ayarlandığından emin olun.
