Köpek Kemiği Evcil Hayvan Maması Paketleme İçin Yarı Otomatik Bayrak Etiketi Aplikatörü

Bu makine kablo demetleri ve yuvarlak çubukların yanı sıra köpek kemikleri, evcil hayvan ürünleri, borular vb. katlama etiketlemesi için kullanılır;
Uygulanabilir etiket parametreleri: etiket bobininin iç çapı 76 mm, dış çapı Maksimum 240 mm; (Diğer özelliklerin özelleştirilmesi gerekir),
Etiket malzemesi: PVC, PET, bez, kağıt, vb;
Etiket özellikleri: belirli makineye göre.
Etiketleme doğruluğu: ± ≤ 0,2 mm;
Kapasite: 1500 Adet/Saat;
Hava basıncı :0.4-0.6Mpa Hava tüketimi 0.15m3/dak
Güç kaynağı 220V/50-60HZ/Tek faz (ABD standardı özelleştirilebilir)
Genel boyutlar: 630 * 740 * 1040 mm (U * G * Y);
Makine ağırlığı: yaklaşık 86KG;

Yarı otomatik bayrak katlama etiketleme makinesi ("Bayrak", endüstride tüketicileri önemli yeni bilgiler nedeniyle etiketi dikkatlice okumaları konusunda uyaran dikkat çekici bir etiket sinyalini belirtmek için kullanılan bir terimdir).

Bir bayrak etiketi, ürünleri tanımlamak ve birbirinden ayırt etmek için ideal bir çözümdür. Birbirine benzeyen çok sayıda benzer ürününüz varsa, bayrak etiketi bunları daha iyi tanımlamanız için bir yol sunabilir. Örneğin bilgisayar kabloları bu tür etiketleri çok kullanır. Ancak bayrak etiketi mücevherlerde de yaygındır. Burada mağazalar tek tek yüzükleri, bilezikleri ve kolyeleri bir bayrak etiketiyle etiketler.

Bir bayrak etiketiyle bir ürünün (VGA veya HDMI kablosu) amacını basit ama etkili bir şekilde belirleyebilirsiniz. Bayrak etiketi adı, etiketin uygulanması nedeniyle oluşturulan "bayrak elemanından" kaynaklanmaktadır. Bayrak etiketleri, sağlam bir malzeme üzerine üretilir ve belirli bir ürünün etrafına yerleştirilir.

Ürünlerinizi düzenlemenin yanı sıra, bir bayrak etiketi ürününüze daha fazla görsel çekicilik de kazandırır. Bu şekilde rekabette öne çıkarsınız ve ürün bilgileriniz için ekstra alanınız olur.

Bayrak etiketlerini hem işlevsel hem de ticari amaçlarla kullanın.

Öncelikle, yarı otomatik bayrak katlama etiketleme makinesi ürünümüzü seçtiğiniz için çok teşekkür ederiz. Bu ürünün fonksiyonlarını tam olarak kullanabilmek ve güvenliğinizi ve çıkarlarınızı garanti altına almak için lütfen kurulumdan önce bu kılavuzu dikkatlice okuyun.

Yarı Otomatik Etiketleme Makinesinin Çalıştırılmasında Güvenlik Önlemleri:

Cihazı açmadan önce güç kaynağı voltajını (AC220V), hava basıncını 4-6 kg olarak ayarlayın ve harici güç kaynağının güvenilir bir şekilde topraklanmış olması gerektiğini kontrol edin.
Kasanın soğutma deliğini kapatmayın.
Uzman olmayan teknisyenlerin kasayı açması yasaktır.
Ekipman çalışır durumdayken aksiyon poligonuna dokunmak kesinlikle yasaktır.
Ekipman arızası durumunda öncelikle güç şalterini kapatın ve canlı bakım kesinlikle yasaktır.

Yarı Otomatik Bayrak Tipi Etiketleme Makinesinin Performansı ve Parametreleri:

Bu makine, evcil hayvanlar için kablo demetleri ve yuvarlak çubukların yanı sıra köpek kemiği çiğneme ürünlerinin katlanması ve etiketlenmesi için kullanılır;
Uygulanabilir etiket parametreleri: etiket bobininin iç çapı 76 mm, dış çapı Max240 mm; (Diğer özelliklerin özelleştirilmesi gerekir),
Etiket malzemesi: PVC, PET, bez, kağıt, vb;
Etiket özellikleri: belirli makineye göre.
Etiketleme doğruluğu: ± ≤ 0,2 mm;
Kapasite: 1500 Adet/Saat;
Genel boyutlar: 630 * 740 * 1040 mm (U * G * Y);
Makine ağırlığı: yaklaşık 86KG;
Uygulanabilir tip: Belirli modele göre.

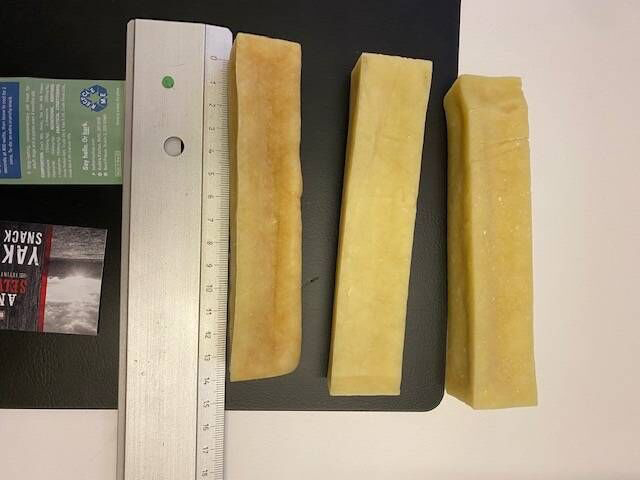

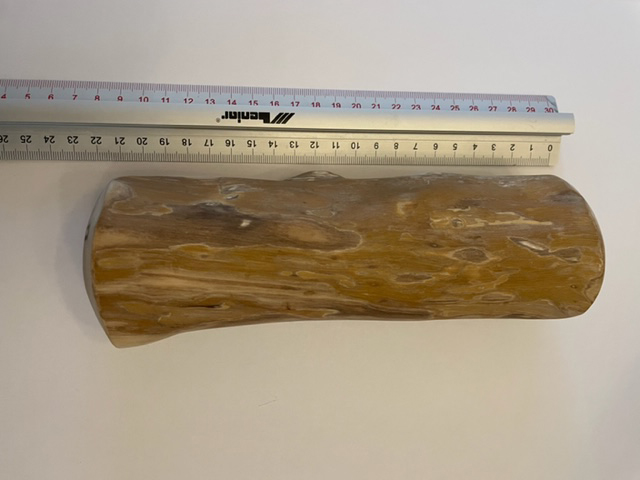

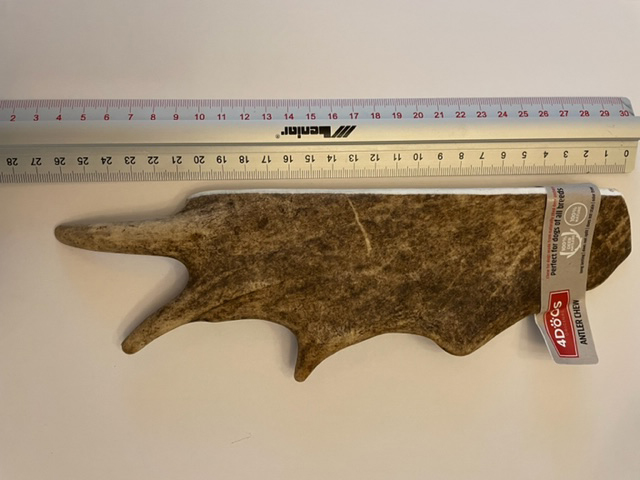

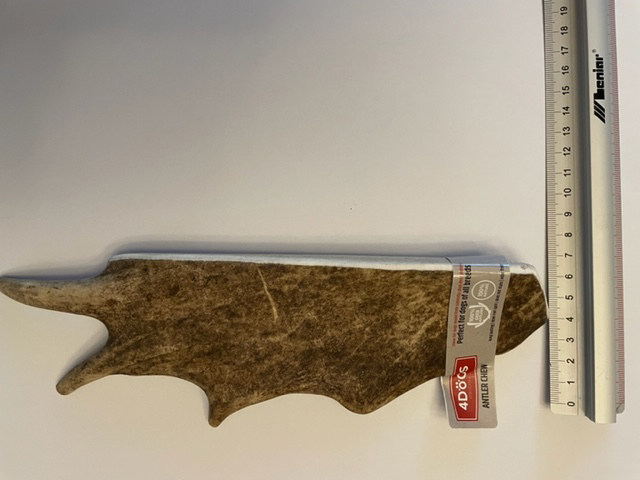

Köpek Kemiği Örnekleri:

Yarı Otomatik Etiketleme Makinesi Kullanım Talimatları:

Kurulum:

Ekipmanı gerekli kurulum pozisyonuna taşıyın.
Üniversal tekerlek frenine basın ve üniversal tekerleği sabitleyerek sabitleyin.

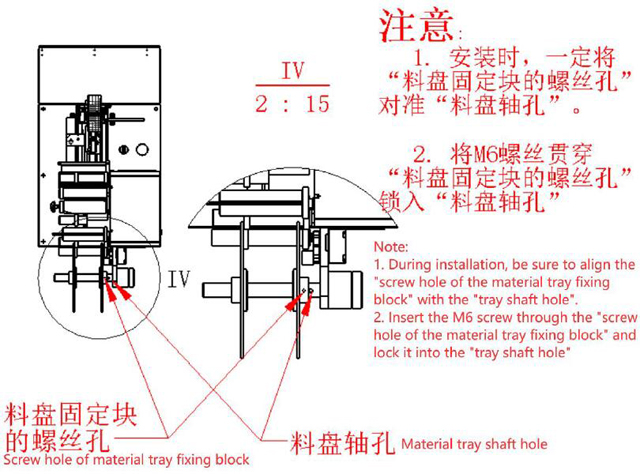

Etiket bölmesinin montajı: Montaj sırasında, "tepsi sabitleme bloğunun vida deliği" ile "tepsi şaft deliği"ni hizaladığınızdan ve M6 vidasını "tepsi sabitleme bloğunun vida deliği"nden "tepsi şaft deliğine" kilitlediğinizden emin olun.

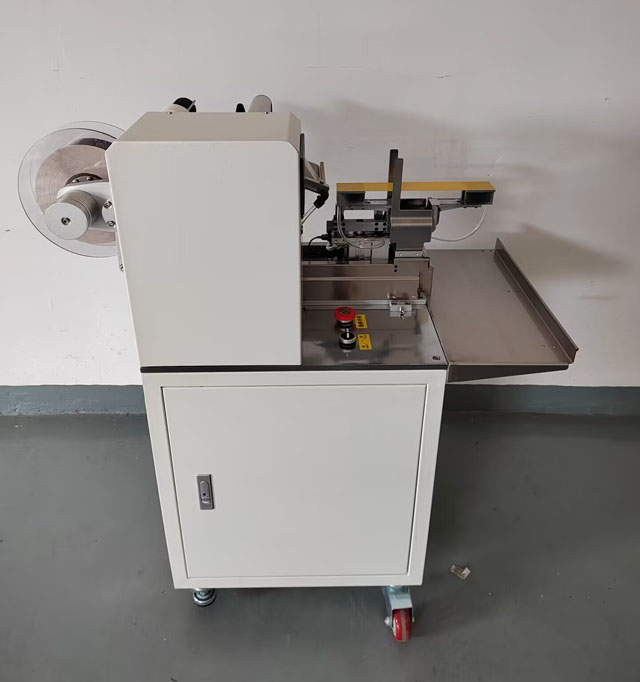

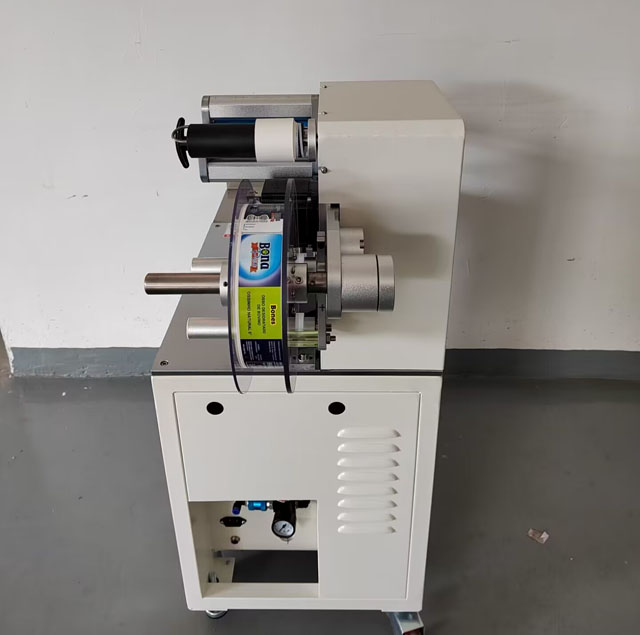

Ekipman Görünümü, Önemli Parçalar ve İnsan-Makine Kontrol Arayüzü

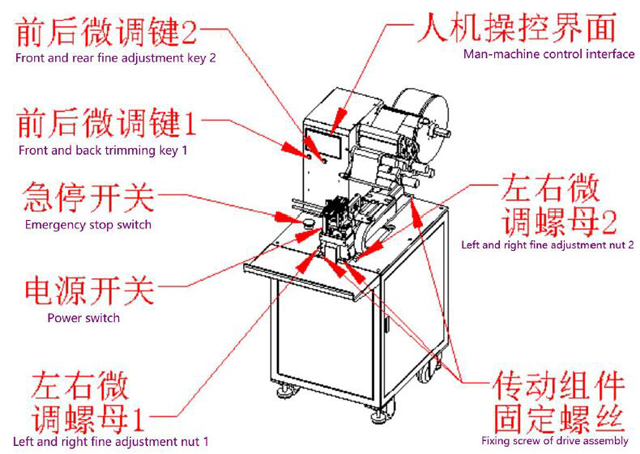

Önemli parçalar.

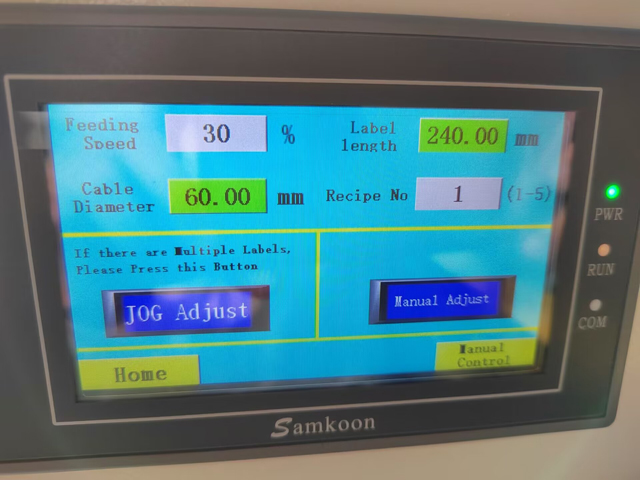

Ana ekran.

Parti Miktarı: Gerçek çıktı planlanan çıktıya eşit veya büyük olduğunda ekipman çalışmayı durdurur.
Miktar: "Sıfırla" tuşuna basılarak çıkış sayısı sıfırlanabilir.
Etiketleme açıldı (etiketleme başladı)/kilitlendi (etiketleme askıya alındı):
Belirli bir süre etiketleme durdurulduktan sonra ("manuel kontrol" ekranındaki "kendiliğinden kilitleme" ile zaman ayarlanabilir, birim "saniye"), sistem otomatik olarak kilitlenir (etiketleme askıya alınır) ve kilidi açmak için bu düğmeye basılır.

Parametreler.

Besleme hızı: A. Etiketin sıyırma plakasından sıyrılma hızını ifade eder, % 0-100 arasında ayarlanır.
Etiket uzunluğu: Tek bir etiketin mm cinsinden uzunluğu.
Tarif No: Beş grup rezerve edilebilir.
Jog: Bu tuşa tıklayın, sistem etiketi otomatik olarak bir kez dışarı çıkaracaktır.
Uzun basma ve etiketi çıkarma: "OK" yazısı çıkana kadar bu tuşu basılı tutun, etiket uzunluğu bir kez otomatik olarak hesaplanacaktır.

Manuel Kontrol

Etiket alma gecikmesi: Etiketin tamamlanması ve etiket emici plakanın açılmasından sonra duraklama süresi.
Etiket plakasının hızı: Etiketin indikatör kafasına ulaşma hızı, %0-100 arasında ayarlanır.
Etiket uzunluğu: Etiket plakasından etiket soyulma uzunluğunu mm cinsinden kontrol edin.
Mevcut konum: Etiket iletim modülü kaymasının gerçek zamanlı konum mesafesi göstergesi, birim: mm;
Gecikmeli etiketleme: Endüksiyon anahtarı tel tarafından tetiklendikten sonra etiketleme gecikecektir.
Kendiliğinden kilitleme: Etiket durdurulduktan sonra ne kadar süreyle otomatik olarak kilitleneceğini ayarlayın.
İleri: "İleri" tuşuna basın, etiket sürücü modülü ileri doğru kayar ve bu fonksiyon işaret alma pozisyonunun mesafesini ayarlayabilir.
Geri: "Geri" tuşuna basın, etiket sürücü modülü geriye doğru kayar ve bu fonksiyon etiketin orijinal konumunun mesafesini ayarlayabilir.
Sıfırlama: Etiket kafasını sıfıra döndürmek için sıfırlama tuşunu kullanın.
Boru üfleme: Borudan hava üflemek için bu tuşa tıklayın.
Standart emiş: Standart plakayı aspire etmek için bu tuşa tıklayın.
Uygunluk: "uyum" tuşuna basın, düz boş plaka ile sıkıştırılmış hava silindiri ve kablo demeti yerleştirme modülünün üst ve alt hareketli silindirleri hareket edecektir,
Etiket üfleme: Etiket plakasını üflemek için bu tuşa tıklayın.
Etiketleme: Etiketlemeyi yapmak için bu tuşa basılı tutun.
Seri eylem/tek eylem: Seri eylem, tetiklendiğinde her seferinde bir üretim döngüsünün tamamlanmasını ifade eder ve tek eylem, tetiklendiğinde her seferinde tek bir eylemin tamamlanmasını ifade eder.

Çalışma Yöntemi:

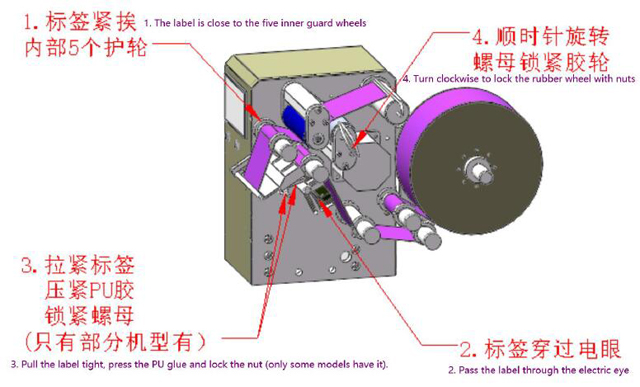

Etiketin montajı için, etiketi aşağıdaki şekilde gösterildiği gibi etiket sıyırma modülüne takın.

Başlatmak

Gücü açmak için güç anahtarını saat yönünde çevirin. Acil durdurma tuşuna basın ve sıfırlamak için saat yönünde çevirin.

Hat değişimi ve makine ayarı

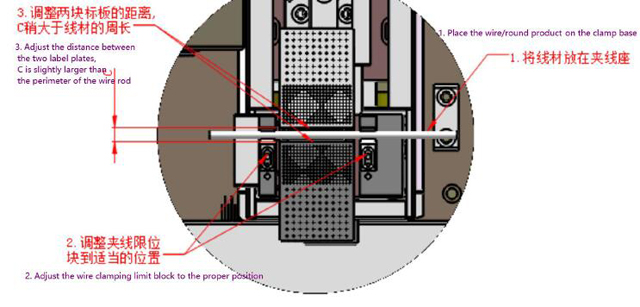

Telin çapına göre, kablo tabanı ile pano arasındaki mesafeyi aşağıdaki şekilde gösterildiği gibi ayarlayın.

Şekil 3'teki destek kağıdının genişliği sütununa sırasıyla destek kağıdının genişliğini ve telin çapını girin.

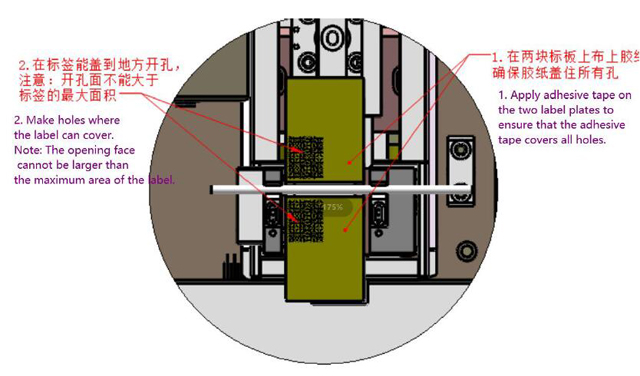

Bant uygulayın ve delikler açın

Etiketin önü ve arkası hizalı değil

Üretim sürecinde, etiket ön ve arka olarak hizalanmamışsa, bunu doğrudan "Alt kağıt genişliği" sütununda ayarlayabilirsiniz. Ayrıca, "ön ve arka ince ayar tuşu 1" ve "ön ve arka ince ayar tuşu 2"ye tıklayarak ayarlayabilir ve her tıkladığınızda 0,1 mm değiştirebilirsiniz.

Sol ve sağ etiket hizalı değil

Etiket ikiye katlandıktan sonra etiketin sol ve sağ tarafları hizalanmıyorsa, önce tahrik tertibatının dört adet sabitleme vidasını gevşetin, ardından etiketin sapma yönüne ve derecesine göre sol ve sağ ince ayar somunlarını ayarlayın ve son olarak tahrik tertibatının dört adet sabitleme vidasını kilitleyin.

Bayrak Tipi Etiket Uygulama Ekipmanlarının Bakımı:

Ağır baskı kesinlikle yasaktır, lütfen her zaman temiz tutunuz;
Makinenin yağını ve bakımını zamanında yapın;
Etiket plakasının hareketli konumuna ayda bir kez yağlayıcı yağ ekleyin
Yağ-su ayırıcısının yağ kabında yağlama yağı olup olmadığını düzenli olarak kontrol edin. Yoksa, zamanında doldurun.
Makinenin tüm parçalarındaki senkron kayışının aşınmasını her üç ayda bir kontrol edin.
