Yarı Otomatik Kablo Tel Etiket Baskı-Uygulama Katlama Etiketleme Makinesi

Modeli: VK-T807
Etiketleme Doğruluğu: ±0,2 mm;
Etiketleme Hızı: 1500-1800 adet/saat
Küçük Tel Çapı Tipi: Hız 2000p Adet/Saat
Uygulanabilir Ürün Boyutu: Temel Tip: Çap: 6~15mm
Küçük Çap Tipi: 1~5mm
Büyük Çaplı Tip: 15mm'den Fazla Özelleştirilmesi Gerekir
Uygulanabilir Etiket Boyutu: Uzunluk: 25~210mm Bu Aralığın Dışındaki Ürünlerin Özelleştirilmesi Gerekir Genişlik: 10~65mm
Genel Boyut: 850*650*1300 Uzunluk × Genişlik × Yükseklik, Uzun Etiket Genişlik Boyutunu Artıracaktır
Uygun Güç Kaynağı: 220v/50hz;
Toplam Ağırlık: 128 Kg.

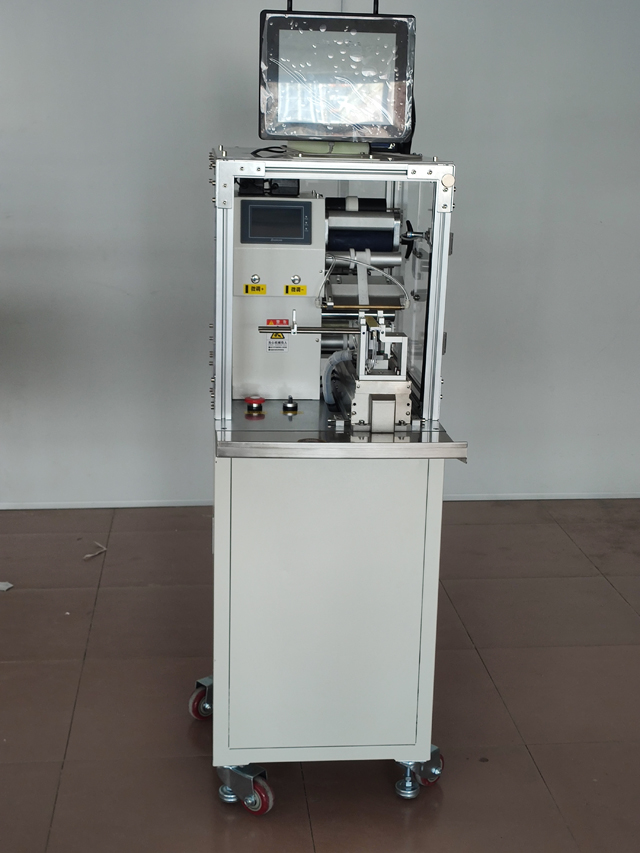

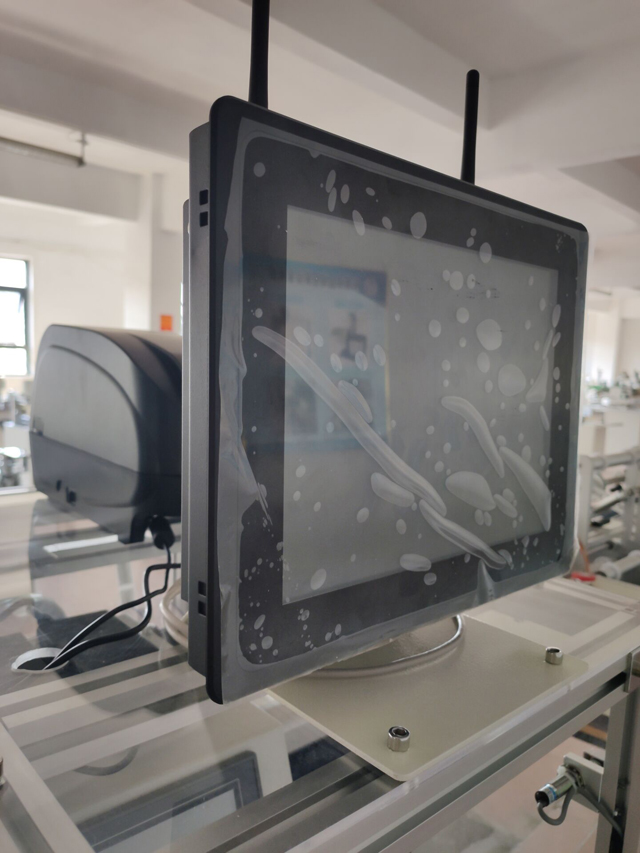

Gerçek Zamanlı Yazıcı Parçası ile QR Kodlayıcı

Standart modelin teknik parametreleri, diğer özel gereksinimler ve işlevler özelleştirilebilir.

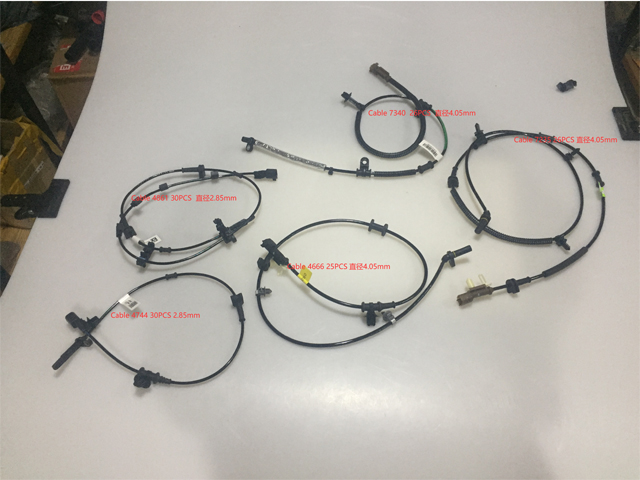

Elektrik hatları, bilgisayar çevre birimleri kabloları, elektronik sensör kabloları, kulaklık kabloları, elektrik hatları, fiber optik hatlar, kablo hatları, pipo kabloları, USB kabloları, faks/yazıcı kabloları vb. gibi her türlü tel ve kablo üzerindeki katlanabilir etiketler için uygulanabilir.

Geniş ürün yelpazesine uygulanabilir, farklı ürünlerin ayarlanması ve değiştirilmesi kolaydır.

İşlem Süreci:

Temel ilke: Sensör geçen ürünü algılar, etiketleme kontrol sistemine sinyal döndürür, PLC işleme yoluyla sinyal işlenir, etiketi uygun zamanda önceden ayarlanmış ürün pozisyonuna iletir, ürün kaplama mekanizmasından geçtiğinde etiketler katı bir şekilde kaplanır ve etiketleme işlemi tamamlanır.

İşlem: Ürün giydir -> Ürün Algılama (otomatik) -> Etiketleme (otomatik) -> Kaplama (otomatik) -> Etiketli ürünü topla.

Özellikler

Farklı spesifikasyonlardaki ürünlere uygun, geniş uygulama yelpazesi;

Kolay kullanım, geniş ayar aralığı, farklı özelliklerdeki ürünlere etiketleme.

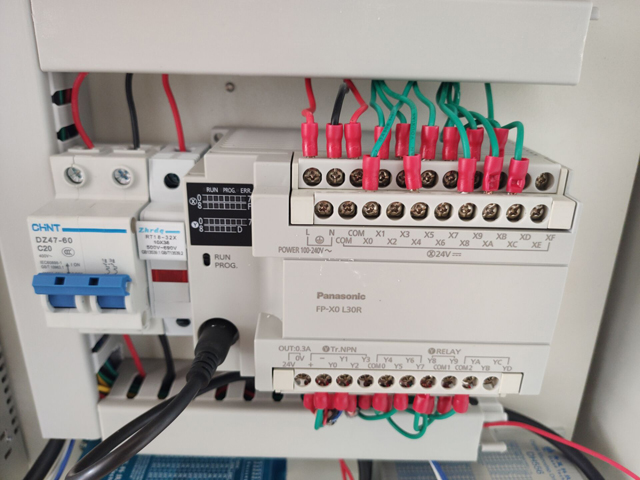

Yüksek stabilite, Panasonic PLC Almanya etiketli elektrikli göz, destek ekipmanlarından oluşan gelişmiş elektronik kontrol sistemi 7×24 saat çalışma;

Uygulama Alanı:

Uygulanabilir Etiket: kendinden yapışkanlı etiket/film, elektronik izleme kodu, barkod vb.

Uygulama: Tel ve kablo, geniş genişlik, çok özellikli, yüksek hassasiyetli katlama etiket ürünleri.

Uygulanabilir Sektör: Elektronik, tel, kablo ve diğer sektörlerde yaygın olarak kullanılır.

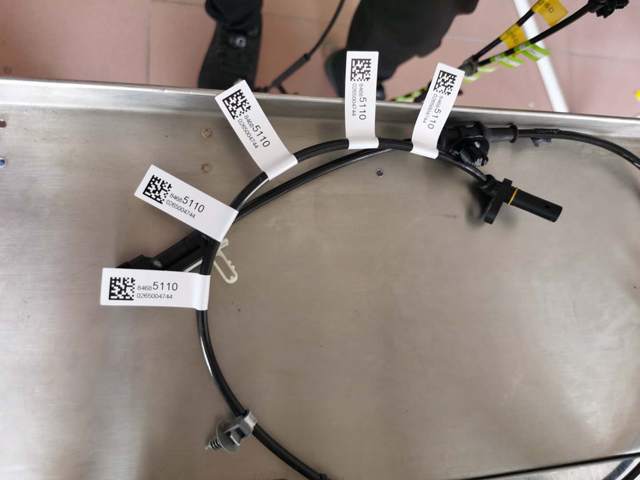

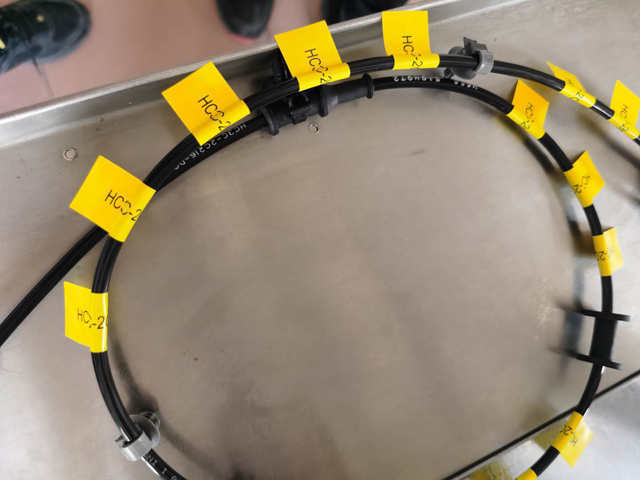

Uygulama: kablo etiketleme, bilgisayar çevre birimi etiketleme, USB kablo etiketleme, vb.

Katlama aparatı ayarlanabilir, ürün dışı ürün yelpazesi müşteri numunelerine göre özelleştirilebilir.

Etiketleme Makinası Nasıl Çalıştırılır?

Çalıştırmadan önce lütfen güç kaynağı voltajını (ac220v), hava basıncını 4-6kgf olarak kontrol edin ve harici güç kaynağının güvenilir bir topraklamaya sahip olması gerektiğini unutmayın.

Güç kaynağı.

Kasanın soğutma deliğini kapatmayın.

Profesyonel olmayan teknisyenler şasinin açılmasını kesinlikle yasaklamaktadır.

Ekipman çalıştırılırken vücut temasının çalışma aralığı kesinlikle yasaktır.

Ekipman arızalandığında öncelikle elektrik şalteri kapatılmalı ve elektrikli bakım kesinlikle yapılmamalıdır.

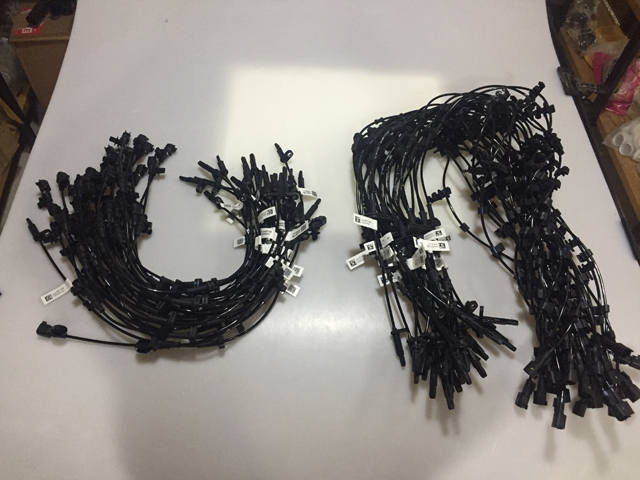

Makine kablo demeti ve yuvarlak çubuğun katlama ve etiketleme işlemi için kullanılır.

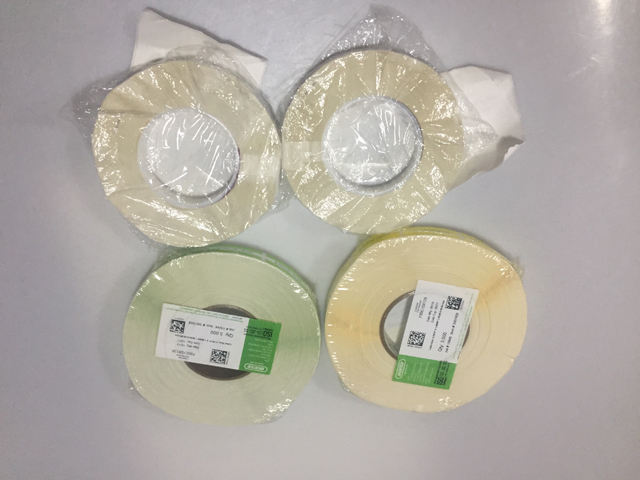

Uygulanabilir etiket parametreleri: etiket rulosunun iç çapı 76 mm ve dış çapı max240 mm; (diğer özellikler sabitlenmelidir). Etiket malzemesi: pvc, pet, bez, kağıt vb.; etiket özellikleri: belirli makineye göre

Etiketleme doğruluğu: = 0,2 mm;

Kapasite: 1500 adet/saat;

Dış boyut: 630*740*1040 mm (u*g*y);

Makine ağırlığı: yaklaşık 86kg;

Uygulanabilir kablo demeti: belirli makineye göre

İşlem Açıklaması

Kurulum:

Cihazı istenilen montaj pozisyonuna taşır.

Üniversal tekerlek frenini ezdim ve üniversal tekerleği düzeltip pürüzsüz hale getirdim.

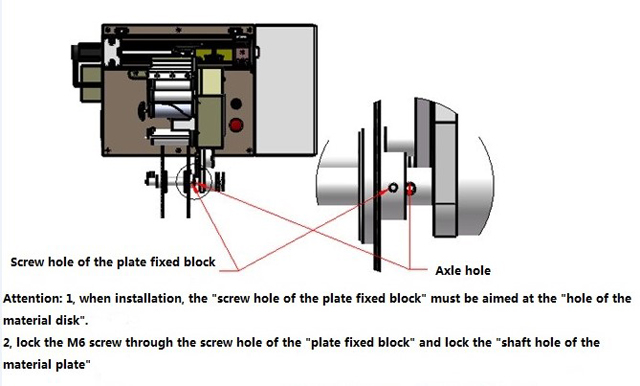

Etiket bölme plakası: Montaj sırasında, "disk sabitleme bloğunun vida deliğini" "malzeme şaft deliğine" sabitlemeli ve m6 vidayı malzeme sabitleme bloğunun vida deliğinden vidalayıp malzeme tepsisinin aks deliğine kilitlemeliyiz.

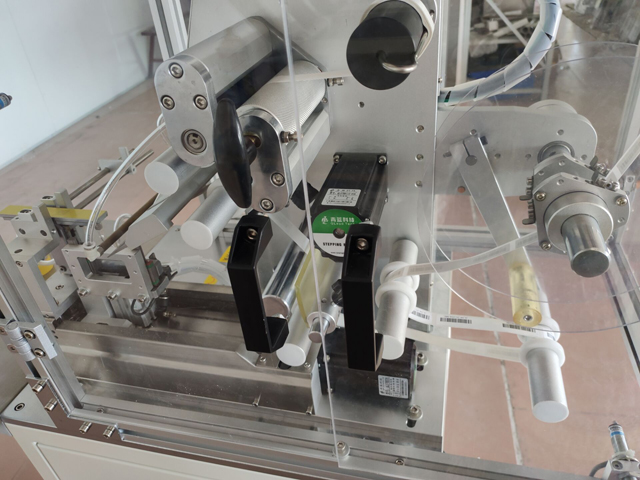

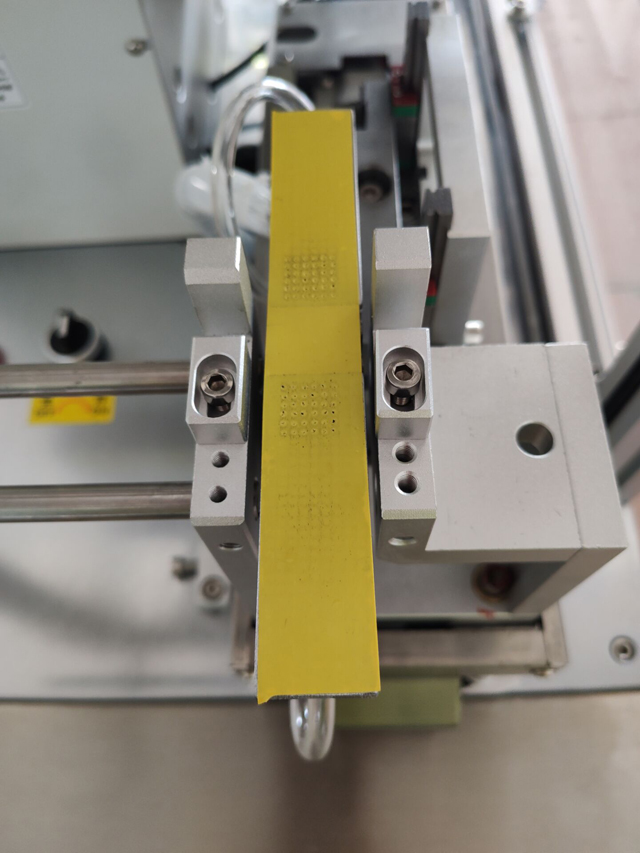

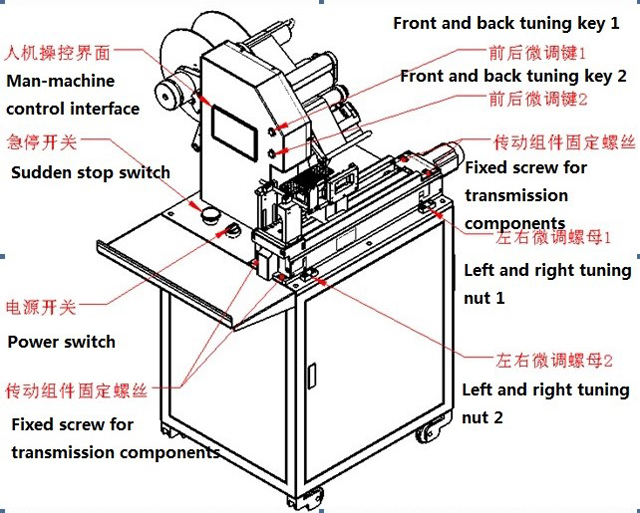

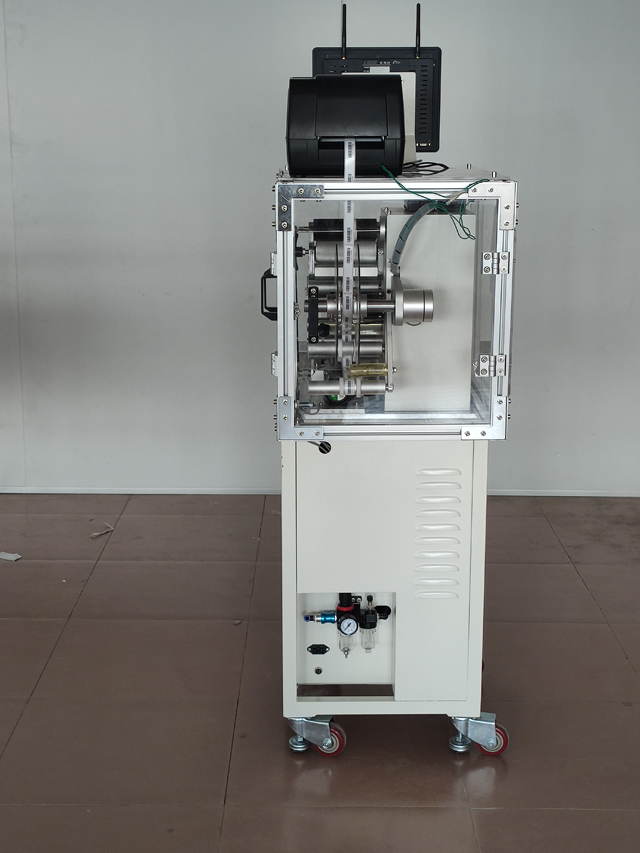

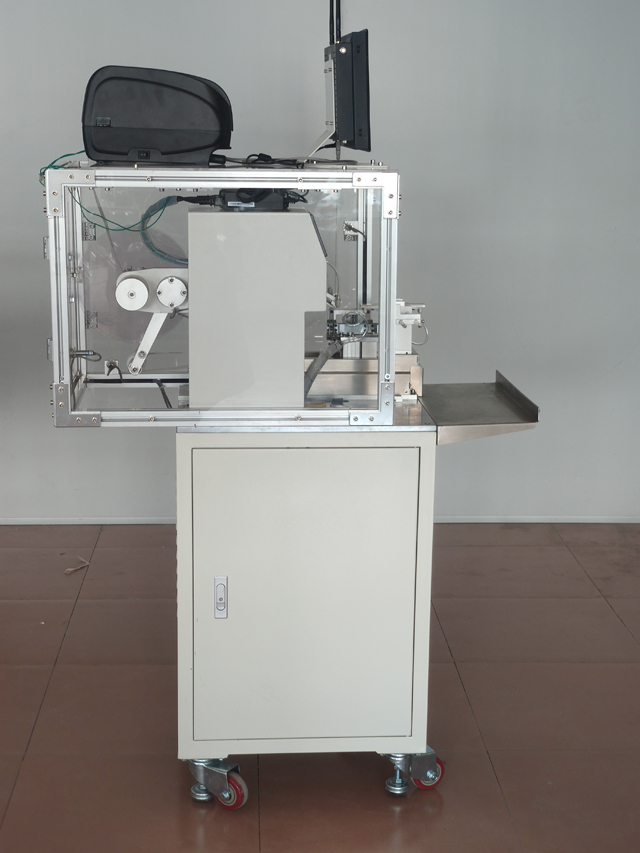

Ekipman Görünümü, Önemli Parçalar ve İnsan-Makine Kontrol Arayüzü

Önemli parçalar.

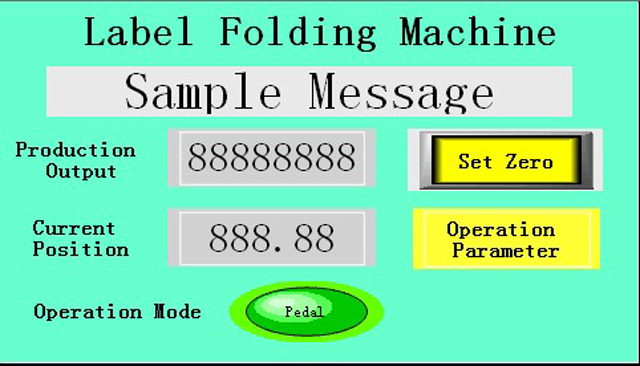

Ana resim.

Çıktı: kapasite sayımı, sıfırlamak için "çıktı sıfır" tuşuna basın;

Mevcut konum: Etiket iletim modülünün kayan modunun gerçek zamanlı konum mesafesi göstergesi, birim mm;

Çalışma şekli "otomatik" ve "ayak basmalı" olmak üzere iki çeşittir.

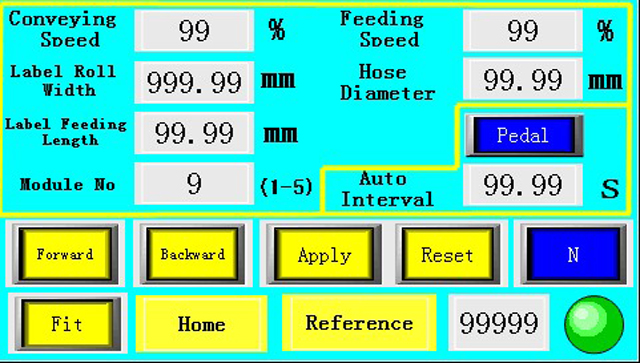

Kullanıcı Parametreleri

Standart kart hızı: Gösterge kartının çalışma hızı, %0-100 arasında ayarlanır.

Markalama hızı: Etiketin sıyırma plakasından sıyrılma hızını ifade eder, %0-100 arasında ayarlanır.

Alt kağıt genişliği: Etiket kağıdının genişliği, birim mm.

Tel çapı: tek tel çapı girişi, düz tel veya çok tel girişi doğrudan çift kalınlıkla mücadele için, mm.

İşaret uzunluğu: Etiketin uzunluğunu sıyırıcı plakadan kontrol edin, birim mm.

İleri: "İleri" tuşuna basın, etiket sürücü modülü ileri doğru kayar, bu fonksiyon hedef pozisyonunun mesafesini ayarlayabilir.

Geri: "Geri" tuşuna basın, etiket sürücü modülü arkaya doğru kayacaktır, bu fonksiyon etiketleme noktasının konumunun mesafesini hata ayıklayabilir.

Fit: "fit" tuşuna basın, düz hava plakası kelepçe silindiri ve kablo demeti yerleştirme modülü üst ve alt hareketli silindirleri hareket ettirecektir. Bu fonksiyon kablo demeti ile vakum plakası kelepçesi arasındaki mesafeyi hata ayıklayabilir.

Sıfırlama: Sıfırlama düğmesine bastıktan sonra başlığı tekrar sıfıra getirin.

Elektrik: Etiket taban kağıdının farklı özelliklerini değiştirdikten sonra, sistemin etiketleri ve alt kağıt penetrasyonunu otomatik olarak öğrenmesini sağlamak için elektrik tuşlarına uzun basın.

Çalışma Yöntemi:

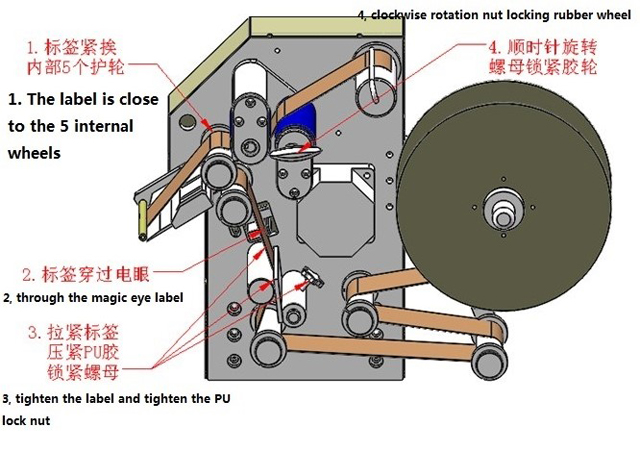

Etiket takılır ve etiket aşağıdaki şekilde sıyırma modülüne takılır.

Güç anahtarını saat yönünde çevirin ve gücü açın. Durdurma tuşuna basın ve saat yönünde döndürün.

Anahtarlama ve ayarlama makinesi

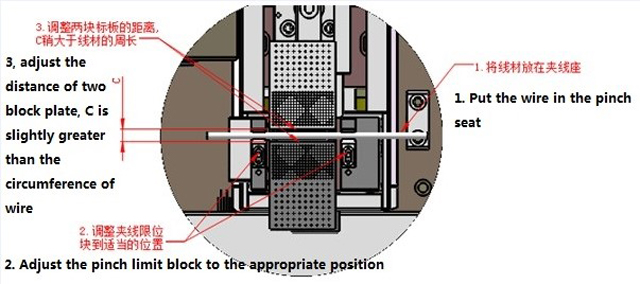

Telin çapına, ayarına, bağlantı yuvasına, plakalar arasındaki mesafeye göre aşağıdaki şekilde olduğu gibi

Şekil 3'teki alt kağıt genişliği alanına alt kağıt genişliği girilir ve tel çapı alanına tel çapı girilir.

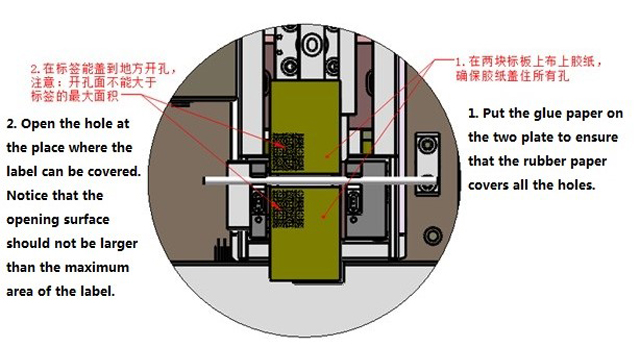

Yapışkan bant ve açıklıklar

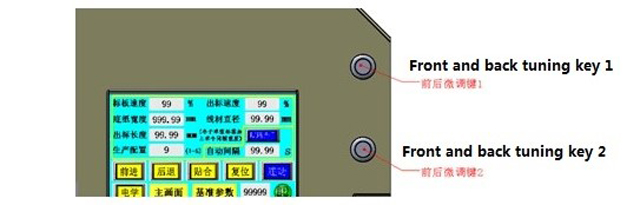

Üretim sürecinde, etiket etiketin önünde ve arkasında hizalanmamışsa, doğrudan "alt kağıt genişliği" sütununda ayarlanabilir. Ayrıca "ön ve arka ton tuşu "1" ön ve arka mikro ayar tuşu 2" ayarını hareket ettirebilir, her hareket 0,1 mm'yi değiştirir.

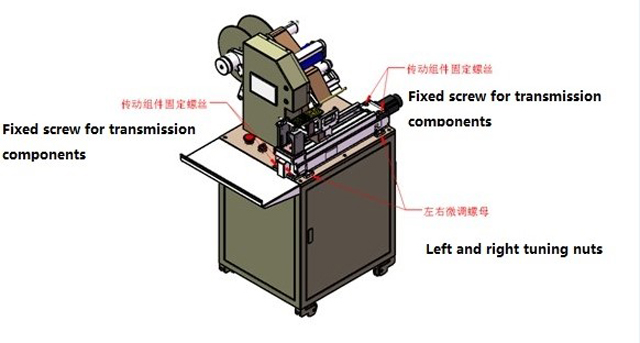

Etiket sol ve sağ ayar makinesi

Etiketler katlanmışsa, sol ve sağ tarafları hizalanmamışsa, dört iletim bileşeni gevşek bir şekilde gevşetilmeli, ardından sol ve sağ kesme somunları sapma yönüne ve etiketlerin derecesine göre ayarlanmalıdır. Son olarak, dört iletim bileşeni kilitlenmelidir.

Bakım ve Onarım

Kesinlikle baskı yapmayın, lütfen her zaman temiz tutun.

Makineyi zamanında yağlamak için. Standart plakanın aktif pozisyonu ayda bir eklenir. Yağlama yağı zamanlaması varsa ayırıcı kabı kontrol edin, yoksa zamanında takviye edin.

Makinenin çeşitli kısımlarındaki senkron kayışının aşınmasını kontrol etmek için üç ay
