Pompa Kapakları İçin Yüksek Hızlı Döner 8 Kafalı Kapaklama Ekipmanı

Boyutlar: 2000mm (uzunluk) * 1800mm (genişlik) * 2800mm (yükseklik)
Başlık: 8 başlık
Tek başına geçme oranı:
Hız: 80bpm
Voltaj: 220V-380v, 50-60HZ (İhtiyaçlara göre)
Toplam güç: 5kw
Gerekli hava kaynağı: 0.6Mpa temiz ve kararlı hava kaynağı
Çalışma gürültüsü (desibel): ≦80 desibel
Makine ağırlığı: 3,5 ton
Makine malzemesi Çerçeve: karbon çelik dış kaynaklı paslanmaz çelik çerçeve;

Pompalı kapak vidalı kapak kapatma makinesi yüksek hızlı tip, şişe/kapak besleme, otomatik kapak kaldırıcı ve çözücü, giriş ve çıkış, şişe şablonları, kapak kapatma mekanizması, reddetme mekanizması, elektrik kontrolü vb. dahil olmak üzere birkaç ana parçadan oluşur.

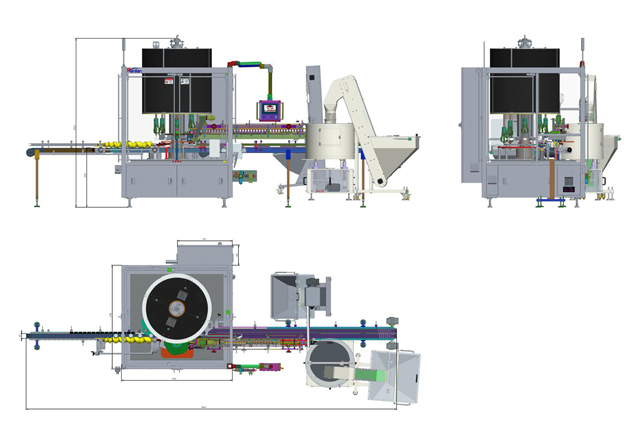

Çizim

Özellikler

PLC kontrollü, entegre kapak besleme, kavrama, yerleştirme ve döndürme (tam otomasyonu gerçekleştirmek için otomatik kapak ayırma makinesine bağlanabilir)
Üretim kapasitesi 8 kafa ile 80bpm'ye ulaşabilir
Nazik çalışma, kapaklarda ve kaplarda çizik ve yaralanma yok
Hızlı değişimler
Modül yapısı, dokunmatik ekran üzerinden manipüle edilebilir, kolay bakım

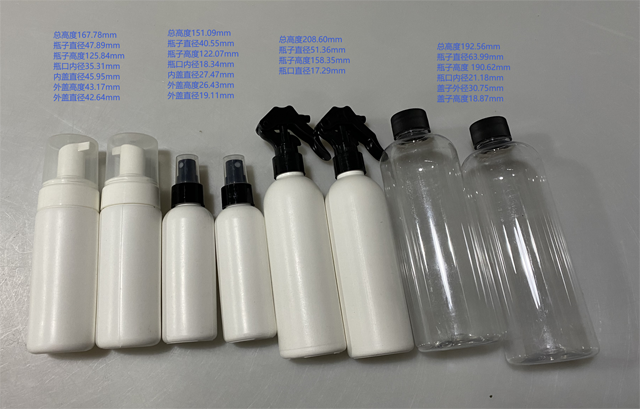

Günlük kimya endüstrisinde uygulanabilir, farklı kapak boyutlarına uygundur

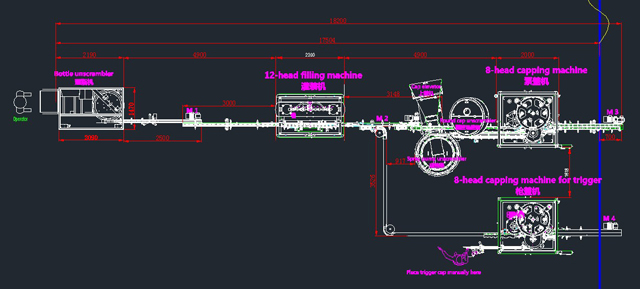

Dolum makinesine ve etiketleme makinesine kolayca bağlanabilir
Düşük çalışma gürültüsü

Çalışma Prensibi

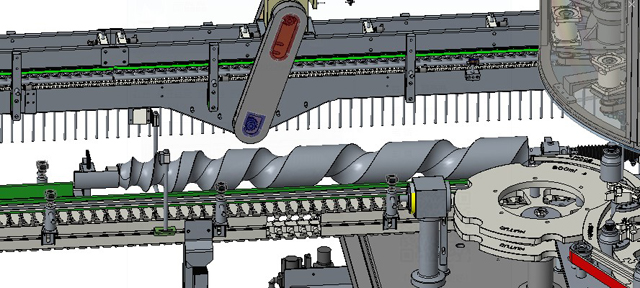

Vida Çubuğuyla Biberonla Besleme

Şişeye takılan vida, hassas ve hızlı şişe beslemesi ile kontur tasarımıyla işlenir; Yumuşak hareketler, şişeye zarar vermez. Vida tahriki ana tahriki takip eder, vida açısı yıldız tekerleğiyle uyumlu hale getirmek için dokunmatik ekran üzerinden ayarlanabilir. Şişeye takılan vidada bir sensör vardır, şişe yok, kapak yok ve şişe sıkıştığında alarm.

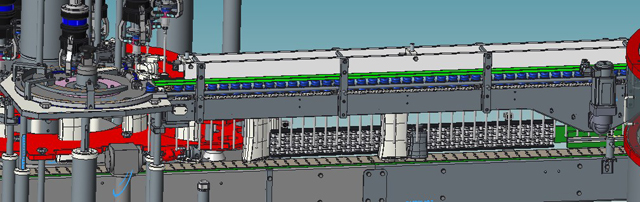

Servo Kapak Beslemesi:

Vidalı kapak makinesi, kapak besleme zinciri için servo motor kullanır. Servo motor, periyodik başlatma ve durdurma, periyodik pozitif ve negatif dönüş avantajlarına sahiptir, sadece gürültüyü azaltmakla kalmaz, aynı zamanda kapağın sıkışmasını da önler.

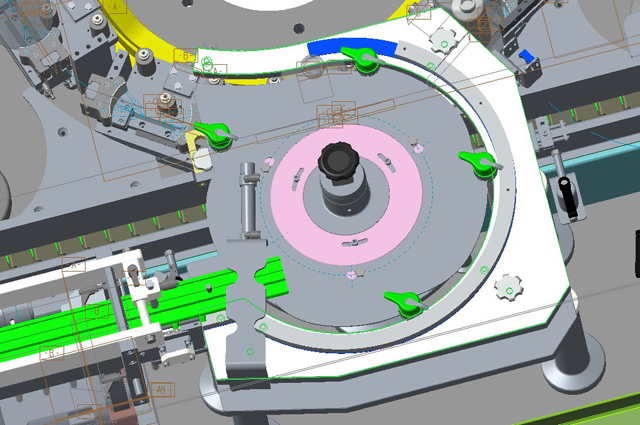

Kapak Bölme

Kapak ayracı, kapağın şekline göre özelleştirilir ve farklı çaplarda değişiklik gerektirir, ancak yalnızca aşağıdaki resimdeki beyaz parçanın değiştirilmesi gerekir.

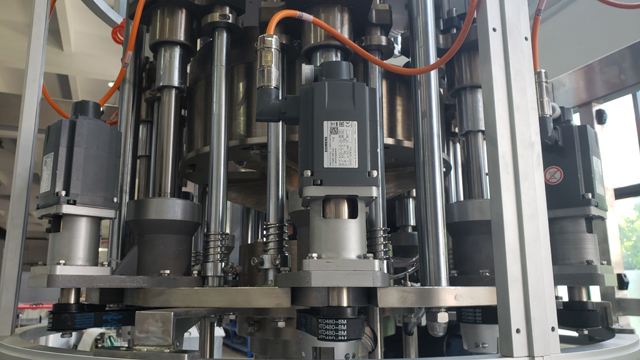

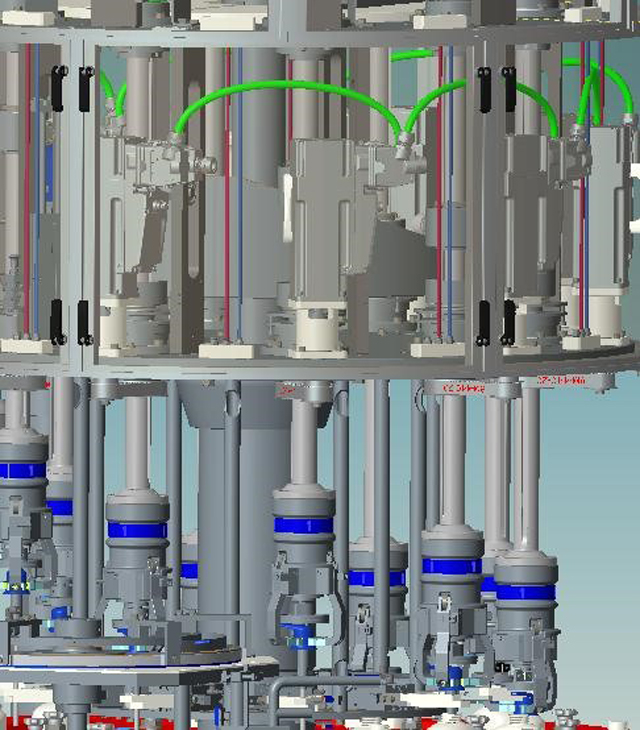

Servo Kapama:

Vidalı kapatma makinesi, minimum alanda maksimum esneklik ve kablolamada azalma için kontrol sistemini ve servo motoru ultra kompakt birleşik bir sistemde birleştiren Siemens tahrik sistemini kullanır. Kapatma işlemi sırasında servo motor, bölümlerdeki kapatma eğrisi hareketini kontrol edebilir ve aynı zamanda düzgün segmentasyon sürecini sağlayabilir ve geleneksel kavrama tork kontrolünden tamamen üstün olan dijital kapatma tork kontrolünü gerçekleştirebilir.

Kapatma işlemi boyunca servo motor ve program ile kapalı devre kontrol;
Ayarlanan torka ulaşılana kadar kapatma kuvvetini otomatik olarak ayarlayın;
Hareket tahrik modülü ve programının hassas ve esnek kontrolü sayesinde, kapatma başlığının ataletinin ve parçaların sapmasının etkisi ortadan kaldırılabilir;
Programın ayar değerini değiştirerek farklı ürünler arasında tork değişimi kolaylıkla yapılabilir.

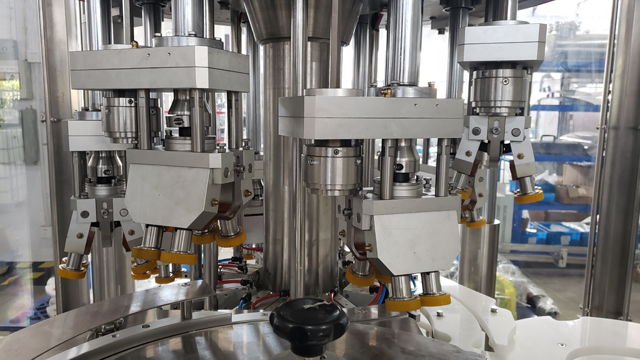

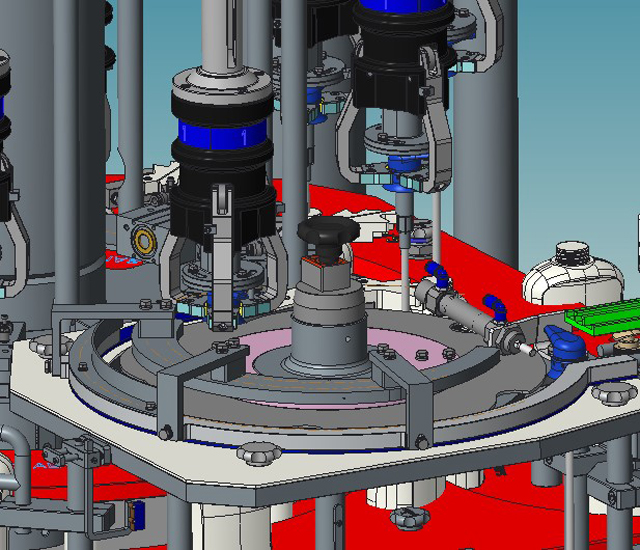

Not: Tetikli kapak için 8 başlıklı kapatma makinesinde kapatma başlıkları farklıdır:

Kapak torkunu kontrol etmek için kalıcı mıknatıslı kavrama kullanılır.

Kapatma işlemi sırasında tork dört tekerleğe eşit şekilde yayılır
Tekerlekler ve kapaklar arasında bağıl olmayan hareket yapın
Kapatma sırasında tekerlekler ve şişeler arasında sabit bir istasyon tutun
Yüksek değerli tork kontrol sistemi, istikrarlı ve makul bir tork değeri

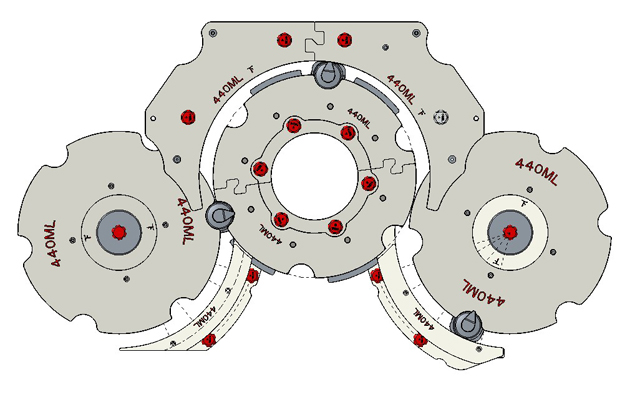

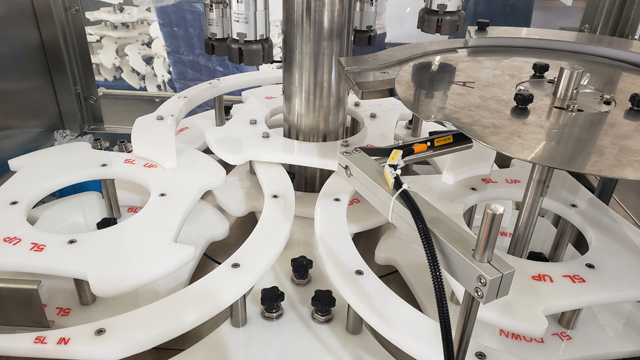

Farklı Ürünlerin Değiştirilmesi-Şablonlar

PP'den yapılmış, şişe şekline göre tasarlanmış, pürüzsüz yüzeyli. Sadece konumlandırmayı sabitlemekle kalmaz, şişenin çizilmesini önler; ve hızlı değişime izin verir.

Farklı ürün özellikleri için hızlı serbest bırakma tasarımını benimser. Şablonlar, farklı özellikler arasında ayrım yapmak için renk kodludur.

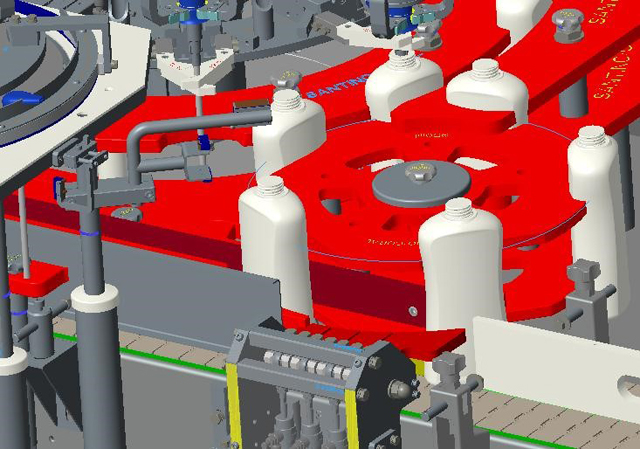

Reddetme Sistemi

Kapaklamadan sonra çift konveyör takılır. Nitelikli ürünler normalde taşınır ve niteliksiz olanlar (kapak yok, iç lastik yok, yanlış uygulanmış kapak) otomatik olarak salınım silindiri tarafından başka bir konveyöre bölünür. Şişe tıkanıklığı göründüğünde, kapaklama makinesi otomatik olarak durur ve sorun çözüldüğünde tekrar başlar.

Güvenlik Kapısı

Tüm kapılar, makinenin durduğundan ve kapı açıkken uyarı sinyali gönderdiğinden emin olmak için sınır anahtarıyla donatılmıştır. Hareketli koruyucuya sahip tüm üretim alanı makineleri, ana tahrik ve kontrol devresini tamamen kapatmak ve koruyucunun açılmasıyla birlikte tüm makine hareketini anında hızlı bir şekilde durdurmak için elektriksel olarak kilitlenmiştir.

Ana Teknik Parametreler

- Boyutlar: 2000mm (uzunluk) * 1800mm (genişlik) * 2800mm (yükseklik)
- Başlık: 8 başlık
- Tek başına geçme oranı:
- Hız: 80bpm
- Voltaj: 220V-380v, 50-60HZ (İhtiyaçlara göre)
- Toplam güç: 5kw
- Gerekli hava kaynağı: 0.6Mpa temiz ve kararlı hava kaynağı
- Çalışma gürültüsü (desibel): ≦80 desibel
- Makine ağırlığı: 3,5 ton
- Makine malzemesi Çerçeve: karbon çelik dış kaynaklı paslanmaz çelik çerçeve;
- Kapakla temas eden vidalı kapak: poliüretan (PU) ;
- Sineklik kapısı: paslanmaz çelik kenar, pleksiglas; elektrik kutusu: paslanmaz çelik;
- Mekanik parçaların bağlantısı ve sabitlenmesi: karbon çelik, paslanmaz çelik, vb.;
- Mühür: kauçuk

Ana Teknik Bileşenler

PLC: Siemens
Dokunmatik ekran: Siemens
Servo: Siemens
Kırıcı: Schneider
Frekans konvertörü: Siemens
Düğme: Schneider
Alarm ışığı: Schmersal
Emniyet kapısı anahtarı: Schmersal
Sensör: HASTA/IFM/LEUZE
Uzaktan modül: Fbox-WIFI (anlık iletişim ve uzaktan kontrol için)

Yukarıdaki markaların stokta olmaması durumunda, bunların yerine eşdeğer markaları seçeceğiz.

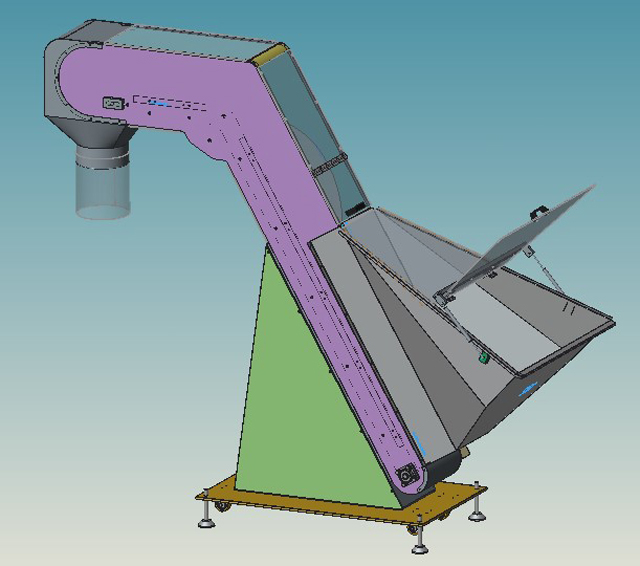

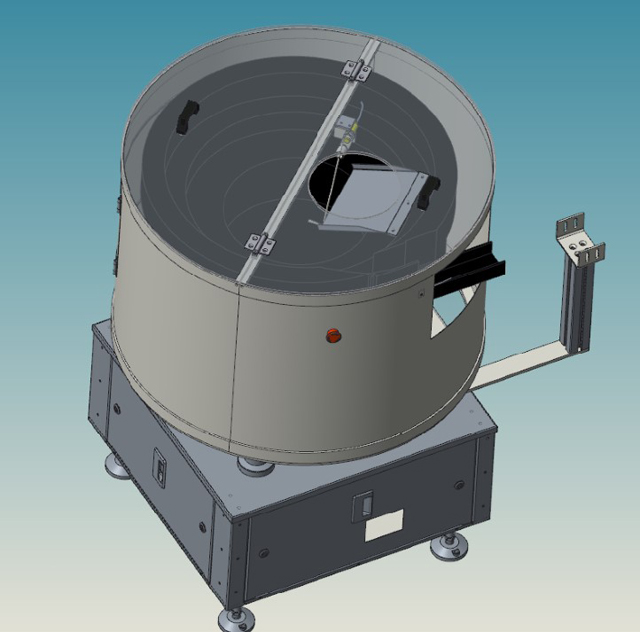

Otomatik Kapak Asansörü ve Çözücü

Düzensiz püskürtme kapağını titreşim prensibi ile ve yuvarlak kapağı konumlandırma plakası ile düzenli bir şekilde düzenlemektir. Kapak, kapak kanalından düzenli bir şekilde çıkarılır ve kapatma makinesi dağıtım plakası tarafından kavranır.
Unscrambler'ın hızı asansöre göre otomatik olarak ayarlanır. Asansör unscrambler'a bağlıdır ve tüm hat hızıyla eşleşen kapak gönderme hızını otomatik olarak kontrol eder.
Çözücü, manuel ayarlamaya gerek kalmadan, kapak takma makinesi arayüzü tarafından otomatik olarak kontrol edilir.
Parametreler saklanabilir.
Hızlı değişim.
