Cam Kavanozlar Yarı Otomatik Vakum Kapatma Makinesi Gıda Paketleme Ekipmanı

• Model: VK-SVC vakumlu kapatma makinesi
• Güç kaynağı: AC220V/50-60Hz
• Kapatma hızı: 1200-1500bph
• Güç: ≤1.3KW (vakum pompası dahil)
• Kapak çapı: Φ30-Φ85mm 、Φ85-Φ110mm
• Şişe yüksekliği: 50-180mm 、120－250mm
• Şişe çapı: Φ30-Φ80mm Φ80-Φ150mm
• Sınırlayıcı vakum derecesi: -0.08Mpa
• Kapak burulması: 5-25N.M
• Hava tüketimi: 0,5m3/0,7Mpa
• Makine Boyutu: 750*7001350mm
• Ağırlık: 157kg

Videoyu görüntüle

Bu seri kapatma makinesi, yılların üretim deneyimiyle kendimiz tarafından araştırılmış ve üretilmiştir; yerli orijinal yaratımdır, vakumlamak için bir vakum pompası kullanır, yüksek vakum derecesi mevcuttur, kapatma torku ve vakum seviyesi talep üzerine ayarlanabilir, kapatma için çeşitli farklı şekil ve boyutlardaki şişelerle uyumludur, güçlü uyumluluk ve ayarlanması kolaydır.

Ana pnömatik ve elektrik komponentleri dünyaca ünlü markalardan olup, istikrarlı ve güvenilir performansa sahiptir.

Gıda, konserve, içecek, çeşni, sağlık ürünleri ve diğer endüstriler için teneke kapaklı cam şişelerde vakumlu kapaklamada yaygın olarak kullanılır.

Ana Teknik Parametre

• Model: VK-SVC vakumlu kapatma makinesi
• Güç kaynağı: AC220V/50-60Hz
• Kapatma hızı: 1200-1500bph
• Güç: ≤1.3KW (vakum pompası dahil)
• Kapak çapı: Φ30-Φ85mm 、Φ85-Φ110mm
• Şişe yüksekliği: 50-180mm 、120－250mm
• Şişe çapı: Φ30-Φ80mm Φ80-Φ150mm
• Sınırlayıcı vakum derecesi: -0.08Mpa
• Kapak burulması: 5-25N.M
• Hava tüketimi: 0,5m3/0,7Mpa
• Makine Boyutu: 750*7001350mm
• Ağırlık: 157kg

Yapı ve Çalışma Prensipleri

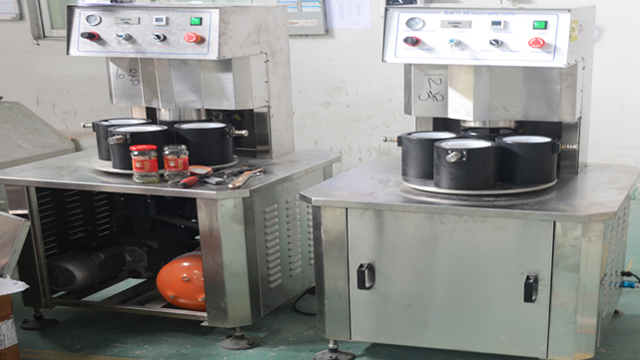

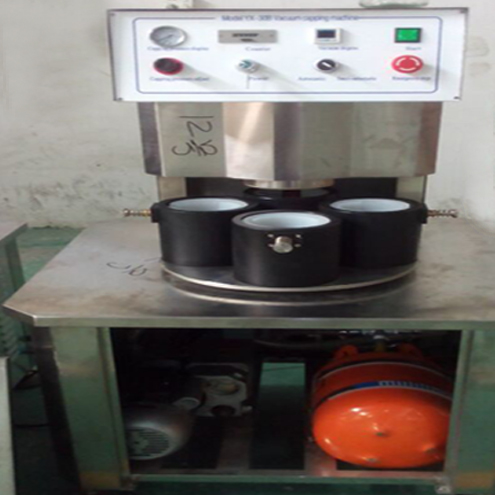

Resim1 Vakumlu kapatma makinesi

Çalışma Prensipleri ve Fonksiyonları

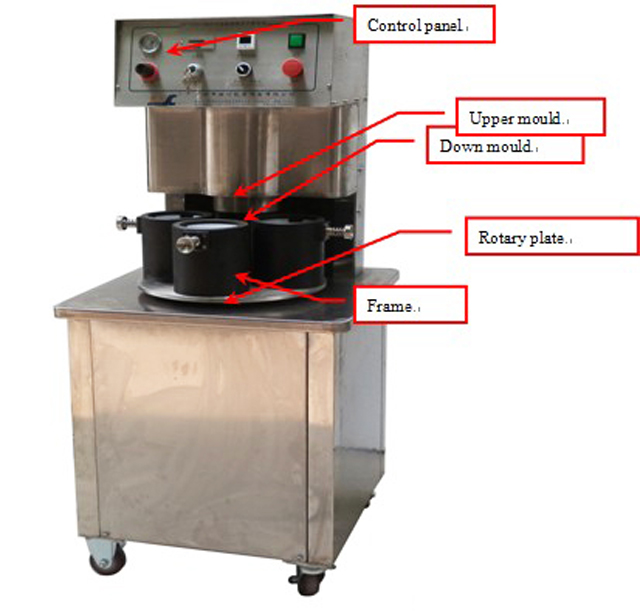

Bu makine; makine gövdesi, üst kalıp alt kalıp, döner pozisyon sistemi, kapaklama yapısı, vakum sistemi, elektrik ve basınç kontrol sisteminden oluşmaktadır.

Çalışma şekli: kapaklı camı aşağı kalıba koyun, sonra aşağı kalıbı elle kapatma kafasının ortasına koyun. Sonra makine vakumla otomatik olarak kapatacaktır.

Bu makinenin aşağıdaki işlevleri vardır:

1. Alt kalıbı kapatma kafasının ortasına koyduğunuzda, makine otomatik olarak vakumla kapatma işlemini yapacaktır;
2. En düşük vakum ayarlama fonksiyonu: Eğer makine daha önce ayarlanan vakum derecesine ulaşamazsa, makine bir sonraki prosedür için çalışmayacaktır;
3. Kapatma torku fonksiyonu: Kapatma başlığı hava silindiri ile hareket ettirilir ve basınçla ayarlanabilir;

Ana Yapı ve Bileşenler

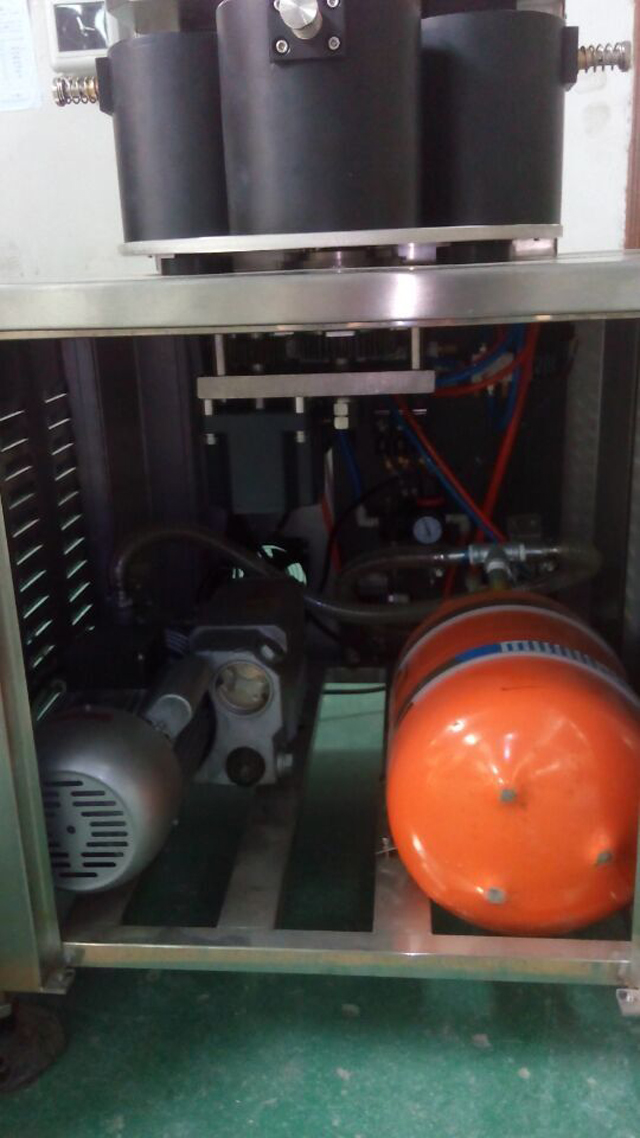

Vakum pompası ve vakum tankı:

Vakum fonksiyonunu elde etmek için vakum pompası ve vakum tankı kullanılır, vakum pompası vakum yağı ile olmalıdır, vakum yağının yarısı içeride olmalıdır. İçeride daha fazla vakum yağı yoksa makineyi kullanmanıza izin verilmez.

Lütfen vakum pompasını ve vakum tankını yukarıdaki resimdeki gibi bağlayın ve güç sağlayın

Döner plaka yapısı

Bu döner plaka 4 adımda hareket ettirilir Döner plakanın sabit bir şekilde hareket etmesini sağlamak için, bu döner plaka sabit hareketi sağlamak için direnç sağlamak üzere 3 sürtünme plakası kullanır. Çalışırken makineyi temiz tutmalısınız ve sürtünme plakaları kademeli olarak aşınacaktır, düzenli olarak kontrol edin ve düzenli olarak değiştirin.

Döner tabla ana motor tarafından hareket ettirilir, sinyal dedektörü başlangıç yakınlık anahtarlarına hareket ettiğinde ve sinyal aldığında (sinyal dedektörü ve yakınlık anahtarları yaklaşık 2-3 mm'dir), üst kalıp kapatmaya hareket eder, kapatma sırasında motor hala çalışır, sinyal dedektörü emniyet yakınlık anahtarlarına hareket ettiğinde ve sinyal aldığında motor çalışmayı durdurur.

Kol bakır setleri çalışırken aşınacaktır, düzenli olarak üzerine biraz gres sürülmeli ve hasar gördüğünde değiştirilmelidir. Değiştirirken resim 5'i görebilirsiniz

Kapatma yapısı

Başlık başlığı

Kapatma başlığı, silindir tarafından kaldırılıp indirilmek üzere hareket ettirilir, kapatma başlığı kapatmaya indiğinde ve daha önce ayarlanan vakum derecesine ulaştığında kapatma başlığı bir sonraki prosedüre geçecektir. Kapatma torku, kontrol panelindeki kapatma basınç düğmesiyle ayarlanabilir (Kontrol panelinde görebileceğiniz gibi)

Kapatma başlığının içindeki kırmızı kauçuk kolay aşınan bir parçadır, sık sık kontrol edilmesi ve değiştirilmesi gerekir. Kapatma sırasında, kapatma başlığı kapaklara sıkıca yerleştirilmelidir, farklı yükseklikler elde etmek için aşağı kalıbın içine bir şey koyabilirsiniz. Ancak yükseklik çok fazla olamaz veya çok yüksekse vakum işlevi elde edemezsiniz, ancak yeterli yükseklik yoksa kapatılamaz. Genellikle kapaklar ve aşağı kalıbın üstü arasındaki mesafe 16 mm-19 mm'dir.

Şişe tıklama cihazı

Şişe tıklama cihazı, kapatma sırasında şişeyi sabitlemek içindir, döner plaka konumlandırıldığında, şişe tıklama silindiri şişeyi sabitlemek için hareket eder ve iyi bir kapatma sağlar

Kurulum

1. Makine temiz ve güvenli bir yerde olmalıdır
2. Acil durdurma özelliğinin mevcut olduğundan emin olun (resim 5)
3. Güç kaynağı ile kontrol edin
4. Makineyi gaz boru hattıyla yağ ve su ayırıcısına bağlayın, hava basıncını 0,6Mpa'ya ayarlayın
5. Vakum tankını makineye bağlayın. Gaz kaçağı olmadığından emin olun.

Kontrol paneli çalışması

Kontrol paneli; kapatma basınç tablosu, kapatma basınç ayarı, sayaç, güç anahtarı, vakum ayarı ve acil durdurmadan oluşmaktadır.

1. Kapatma basıncı ayarı, kapatma torkunu ayarlamak için kullanılabilir; saat yönünde çevrildiğinde basınç artar, kapatma torku daha güçlü olur, saat yönünün tersine çevrildiğinde basınç azalır, kapatma torku daha küçük olur.
2. Acil durdurma, acil bir durum olduğunda acil durdurma düğmesine basın, ardından makine güvenli bir duruma gelecektir
3. Sayaç, kaç bardak ürettiğinizi saymak içindir, sıfırlama düğmesine bastığınızda sayaç sıfır olarak sayılacaktır.
4. Vakum derecesini ayarlamanız gerekiyorsa, vakum ayar tablosundaki "M" düğmesine basın ve "St1" görüntülenecektir, ayarlamak için "︽" "︾" düğmesine basın.
5. Yağ ve su ayırıcı ve basınç ve ayarlama（resim10）

Yağ ve su ayırıcısı, el kontrol vanası, basınç ayarı, hava basınç masası, yağ ayarı, hava filtresi ve yağlayıcıdan oluşur

El kontrol vanası, makinenin tüm hava beslemesini açıp kapatmak içindir

Basınç ayarı makineye basınç vermek içindir, saat yönünde çevrildiğinde basınç artar, saat yönünün tersine çevrildiğinde basınç azalır.

Hava basınç tablosu, makinenin çalışma basıncını göstermek içindir

Yağ ayarı makineye yağ vermek içindir, saat yönünde olduğunda yağ azalır, saat yönünün tersine olduğunda ise yağ artar.

Hava filtresi basınçlı havadaki suyu uzaklaştırmak için kullanılır, yağ ve su ayırıcısının basıncı sıfıra düştüğünde hava filtresi suyu otomatik olarak uzaklaştırır.

Yağlayıcı, makineye yağ sağlamak içindir, önce hava beslemesini kapatmak ve yağlayıcıya yaklaşık 2-3 ayda bir biraz yağ koymak gerekir.

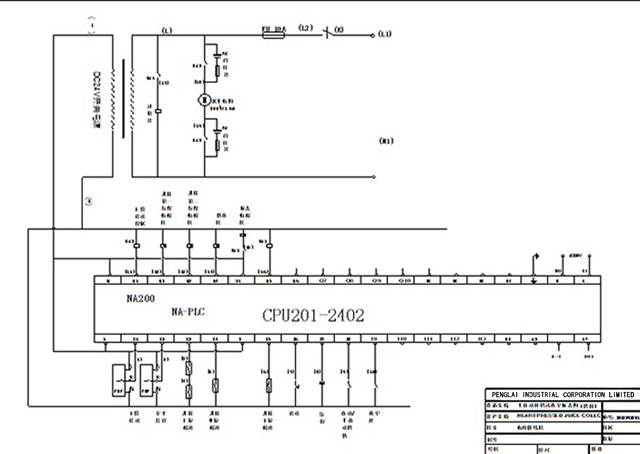

Vakumlu kapatma makinesi için elektrik çizimi

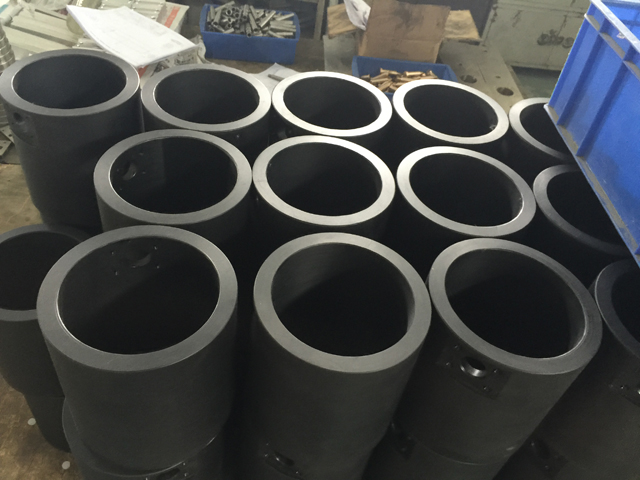

Farklı kavanoz/şişe boyutlarına uygun kalıp yedek parçaları
