Otomatik Tek İstasyon Opp Sıcak Eriyik Tutkal Etiketleme Ekipmanı

• Modeli: VK-HMGL-S
• Güç: Üç fazlı 380V 50 Hz 3000W
• Uzunluk: 3650mm
• Ekipman genişliği: 1450mm
• Konveyör hattı hızı: 20m/dak (konveyör hattı hızı gerçek üretim koşullarına göre ayarlanabilir)
• Hız ayarlama yöntemi: Kesitsel hız ayarlaması
• Maksimum etiket dağıtım hızı: 60 m/dak Maksimum etiketleme hızı: 20 adet/dak
• Etiketleme doğruluğu: ±1mm (müşterinin şişe boyutu hatasının ±0,3mm içinde olması gerekir)

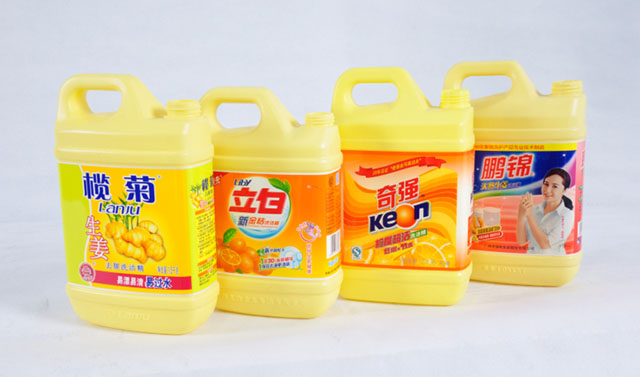

• Ürün boyutu: kare şişe
• Maksimum etiket genişliği: 160mm
• Maksimum etiket uzunluğu: 600mm
• Maksimum etiket çapı: 600 mm Kağıt çekirdek çapı: 152 mm
• Tüm makinenin ağırlığı: yaklaşık 1200 Kg

Videoyu görüntüle

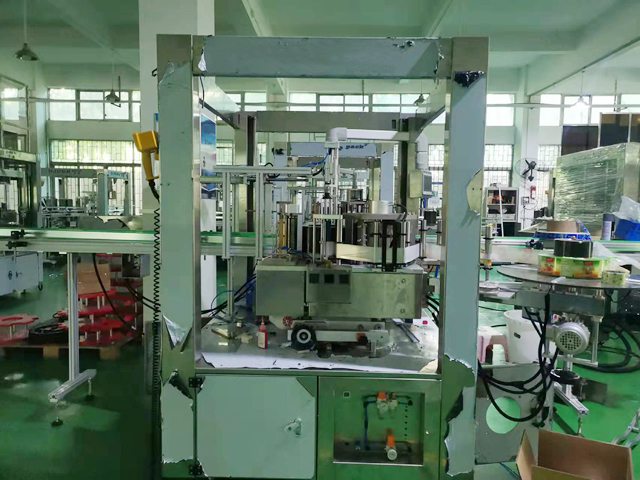

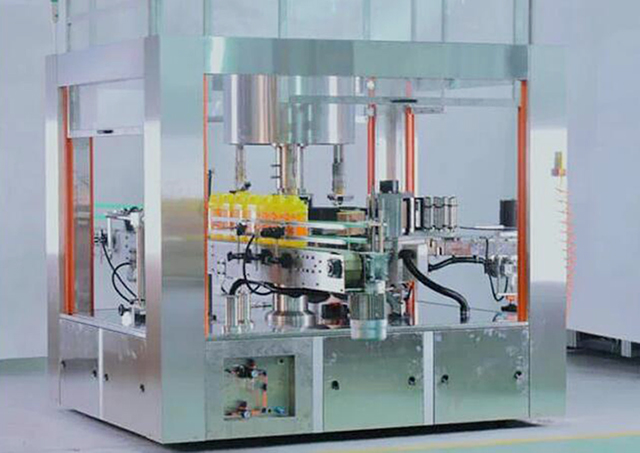

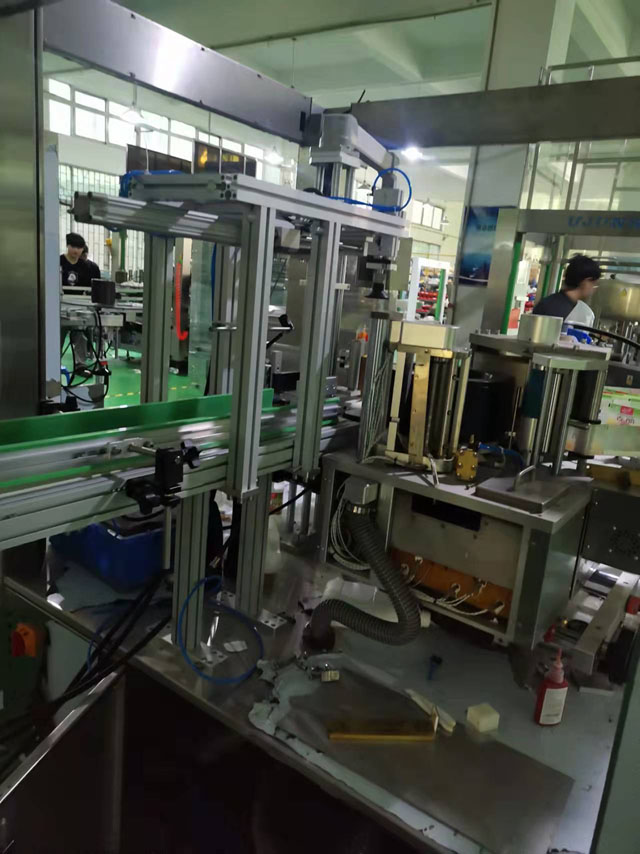

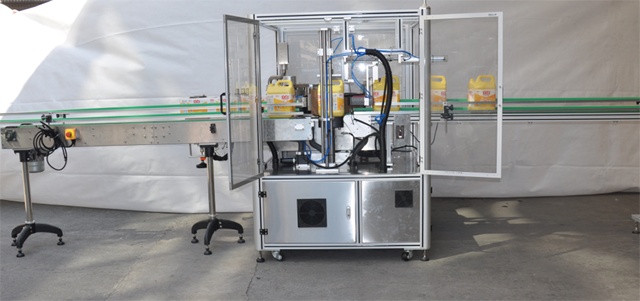

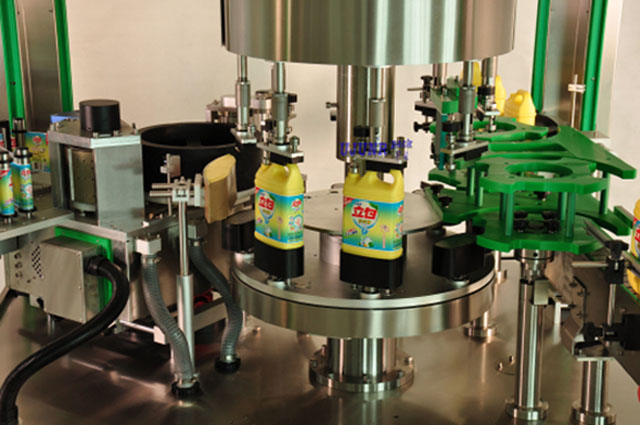

Bu yeni bir sürekli sıcak eriyik yapışkanlı OPP etiketleme makinesidir. Kabın içeri ve dışarı iletimini otomatik olarak ayarlayabilir; Şişe ayırma vidasıyla ayrılan ve yıldız tekerleğinin aralığına göre bir mesafede tutulan kaplar, kap döner tablasına aktarılır. Kap, şişe presleme mekanizması ve kabın kalıp yuvası tarafından sabitlendikten sonra, kap belirli bir hızda dönmeye başlar ve şişe, ürünün dönüşü sırasında mekanik olarak önceden konumlandırılır. Etiket, belirtilen bir konumda etiketlenir.

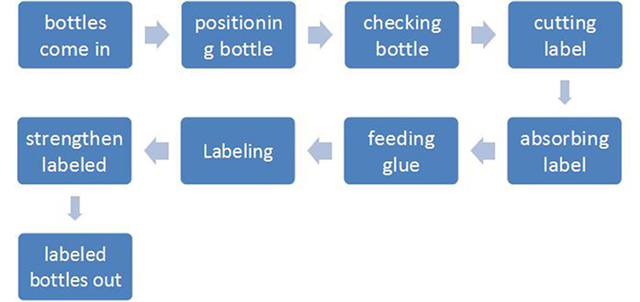

Sıcak Tutkal Etiketleme Ekipmanının Çalışma Süreci:

Konteyner elektrikli gözün algılama pozisyonuna ulaştığında, bilgisayar etiket dağıtım sistemini kontrol ederek etiketi dağıtır. Etiket dağıtım eylemi tamamlandığında, yüksek hızlı kesici bir etiketi keser. Etiketleme doğruluğu ve kararlılığı Sanyo küçük eylemsiz yüksek hızlı servo motor yardımıyla sağlanır.

Kesilen etiketler, etiketin hem ön hem de arka kenarlarına yapıştırıcı uygulayan yapıştırma sistemine gönderilir. Bu yapıştırma yöntemi, en az sıcak eriyik yapıştırıcı tüketimini sağlar.

Yapıştırılmış etiket etiketleme pozisyonuna aktarıldığında, etiket kaba doğru ve etkili bir şekilde yapıştırılabilir. Aktarım işlemi sırasında kap döner bir durumda olduğundan, etiket kaba düzgün ve sıkı bir şekilde yapıştırılabilir. Boyutlandırmanın sonundaki yapışkan şerit, iyi bir etiket üst üste binme contası oluşturarak etiketleme işlemini tamamlayabilir.

Ana Bölüm

A: Ev sahibi

• Sanyo Servo Sistemi
• Sanyo Servo Sürücü Sistemi
• FLEXEM 7 inç HMI
• Pansonic yüksek çözünürlüklü renkli etiket sensörü
• Pansonic yüksek çözünürlüklü yapıştırma ve eksik tespit sensörü
• Pansonic ürün algılama sensörü anahtarı
• Pansonic basınç sensörü

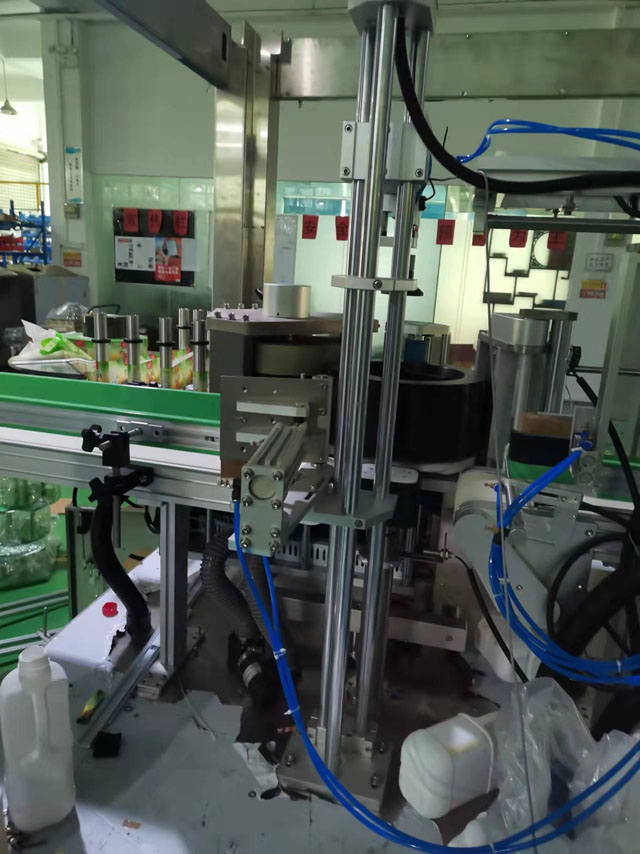

B: Mekanik Parça

• Taşıma mekanizması: 90W Tayvan Chenggang Motor
• Konveyör bant: Endüstriyel film bazlı konveyör bant
• Ana motor: 1500W İtalyan BOEM AC motor (Orijinal BOEM redüktörlü)
• Şişe ayırma mekanizması: Çubuksuz silindir şişe ayırma mekanizması
• Konumlandırma mekanizması: Adım motoru konumlandırma ve etiketleme
• Etiketleme mekanizması: Adım motoru şişeyi çalıştırır ve dönüş sırasında etiketleme işlemini gerçekleştirir
• Etiket teslim mekanizması: Yujun servo film teslim sistemi (yüksek hızlı servo motor sürücüsü)
• Presleme mekanizması: fırça tertibatı
• Şişe kılavuz mekanizması: Çift koordinat ayarlı profil kılavuz rayı
• Tutkal besleme sistemi: Tutkal uygulamasının doğruluğunu ve düzgünlüğünü sağlamak için Yujun'un özel sıcak eriyik tutkal besleme sistemi (Alman Siemens kontrol sistemi)

Sıcak Eriyen Etiket Uygulama Ekipmanı Güvenlik Koruması:

• Güvenlik koruması: Koruma kapağını kapatın.
• Etiket eksikliği alarmı: Etiket bitmek üzereyken operatöre etiketi değiştirmesini hatırlatmak için alarmı ayarlayın
• Şişe kıtlığı alarmı: Şişe kıtlığı olduğunda ekipman durur ve alarm verir; şişeler olduğunda otomatik olarak üretime devam eder, bu da çevrimiçi üretim için uygundur

Eksik Alarm Etiketleme

• Hava basıncı algılama: Hava basıncı üretim gereksinimlerini karşılamadığında ekipman otomatik olarak kapanır.
• Vakum algılama: Vakum üretim gereksinimlerini karşılamadığında ekipman otomatik olarak kapanır.
• Sıcaklık algılama: Sıcak eriyik yapıştırıcının sıcaklığı üretim gereksinimlerini karşılamadığında ekipman otomatik olarak kapanır.

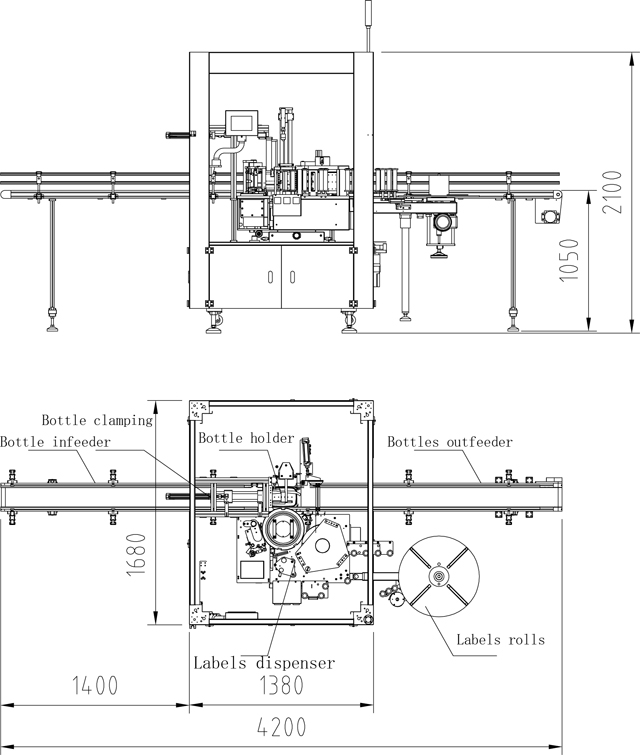

Teknik Parametre

• Modeli: VK-HMGL-S
• Güç: Üç fazlı 380V 50 Hz 3000W
• Uzunluk: 3650mm
• Ekipman genişliği: 1450mm
• Konveyör hattı hızı: 20m/dak (konveyör hattı hızı gerçek üretim koşullarına göre ayarlanabilir)
• Hız ayarlama yöntemi: Kesitsel hız ayarlaması
• Maksimum etiket dağıtım hızı: 60 m/dak Maksimum etiketleme hızı: 20 adet/dak
• Etiketleme doğruluğu: ±1mm (müşterinin şişe boyutu hatasının ±0,3mm içinde olması gerekir)
• Ürün boyutu: kare şişe
• Maksimum etiket genişliği: 160mm
• Maksimum etiket uzunluğu: 600mm
• Maksimum etiket çapı: 600 mm Kağıt çekirdek çapı: 152 mm
• Tüm makinenin ağırlığı: yaklaşık 1200 Kg

Açıklama:

• Güç: 14Kw
• Gaz tüketimi: 6Kg, 8L/dk;
• Güç kaynağı voltajı: üç fazlı 380V
• Üretim kapasitesi: 1200 şişe/saat

Detaylar

Aşağıdaki tabloda her bir sıcak tutkal etiketleme ekipmanının ana elektrik bileşenlerinin ayrıntılı bir listesi yer almaktadır.

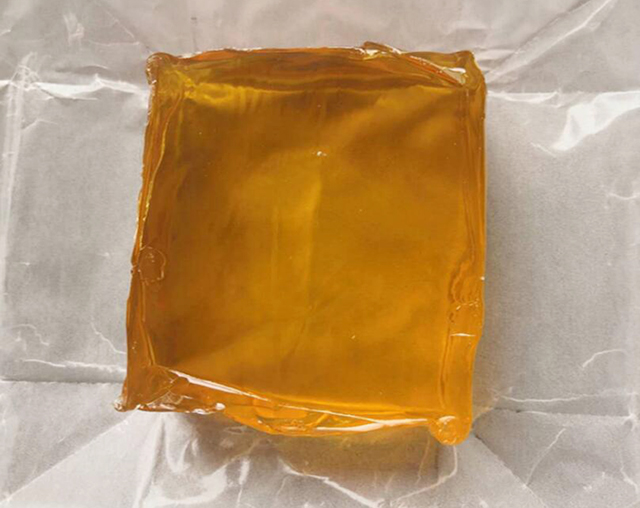

Sıcak Eriyen Yapıştırıcı Nedir?

Sıcak tutkal olarak da bilinen sıcak eriyen yapıştırıcı (HMA), genellikle sıcak tutkal tabancası kullanılarak uygulanmak üzere tasarlanmış çeşitli çaplarda katı silindirik çubuklar halinde satılan bir termoplastik yapıştırıcı türüdür. Tabanca, kullanıcının tabanca üzerindeki mekanik tetik mekanizmasıyla veya doğrudan parmak basıncıyla tabancadan ittiği plastik tutkalı eritmek için sürekli görev yapan bir ısıtma elemanı kullanır. Isıtılmış nozuldan sıkılan tutkal başlangıçta cildi yakacak ve hatta kabartacak kadar sıcaktır. Tutkal sıcakken yapışkandır ve birkaç saniyeden bir dakikaya kadar katılaşır. Sıcak eriyen yapıştırıcılar ayrıca daldırma veya püskürtme yoluyla da uygulanabilir ve hem yapıştırma hem de reçine dökümüne ucuz bir alternatif olarak hobiciler ve zanaatkarlar arasında popülerdir.

Endüstriyel kullanımda, sıcak eriyen yapıştırıcılar solvent bazlı yapıştırıcılara göre çeşitli avantajlar sağlar. Uçucu organik bileşikler azaltılır veya ortadan kaldırılır ve kurutma veya kürleme adımı ortadan kaldırılır. Sıcak eriyen yapıştırıcıların raf ömrü uzundur ve genellikle özel önlemler alınmadan atılabilir. Dezavantajlarından bazıları, alt tabakanın termal yükünü, kullanımı daha yüksek sıcaklıklara duyarlı olmayan alt tabakalarla sınırlamayı ve yapıştırıcının tamamen erimesine kadar daha yüksek sıcaklıklarda bağ mukavemetinin kaybını içerir. Bu, katılaştıktan sonra daha fazla kürlenmeye uğrayan (örneğin, nemle (örneğin, reaktif üretanlar ve silikonlar)) veya ultraviyole radyasyonla kürlenen reaktif bir yapıştırıcı kullanılarak azaltılabilir. Bazı HMA'lar kimyasal saldırılara ve hava koşullarına dayanıklı olmayabilir. HMA'lar katılaşma sırasında kalınlıklarını kaybetmezler; solvent bazlı yapıştırıcılar kurutma sırasında katman kalınlıklarının -70'ine kadarını kaybedebilirler.

HMA'nın Uygulamaları

Sıcak eriyen yapıştırıcılar çok yönlü oldukları kadar çok sayıdadır. Genel olarak, sıcak eriyenler ekstrüzyon, haddeleme veya püskürtme yoluyla uygulanır ve yüksek eriyik viskozitesi onları gözenekli ve geçirgen alt tabakalar için ideal hale getirir. HMA'lar kauçuklar, seramikler, metaller, plastikler, cam ve ahşap dahil olmak üzere çeşitli alt tabakaları birbirine bağlayabilir.

Günümüzde, HMA (sıcak eriyen yapıştırıcılar) çeşitli farklı tiplerde mevcuttur ve çeşitli endüstrilerde geniş bir uygulama yelpazesinde kullanıma olanak tanır. Uzaktan kumandalı köpük model uçakların montajı veya onarımı ve yapay çiçek düzenlemeleri gibi hobi veya el sanatları projelerinde kullanım için, yapıştırıcının uygulanmasında sıcak eriyen çubuklar ve sıcak eriyen tutkal tabancaları kullanılır. Endüstriyel proseslerde kullanım için, yapıştırıcı daha yüksek erime oranlarına sahip daha büyük çubuklar ve tutkal tabancaları halinde tedarik edilir. Sıcak eriyen çubukların yanı sıra, HMA toplu eriyen işlemciler için granül veya güç sıcak eriyen bloklar gibi diğer formatlarda da teslim edilebilir. HMA'nın daha büyük uygulamaları geleneksel olarak yapıştırıcıyı sağlamak için pnömatik sistemler kullanır.

HMA'nın Kullanıldığı Endüstrilere Örnekler Şunları İçerir:

• Ambalaj sektöründe oluklu mukavva ve karton kutuların kapaklarının kapatılmasında.
• Kitap ciltçiliğinde sırt yapıştırma
• Ahşap işleme endüstrisinde profil sarma, ürün montajı ve laminasyon uygulamaları
• Tek kullanımlık bezler, HMA kullanılarak, dokusuz malzemenin hem arka tabakaya hem de lastiklere bağlanmasıyla üretilir.
• Birçok elektronik cihaz üreticisi, parçaları ve kabloları sabitlemek veya cihazın bileşenlerini sabitlemek, yalıtmak ve korumak için HMA kullanabilir.
