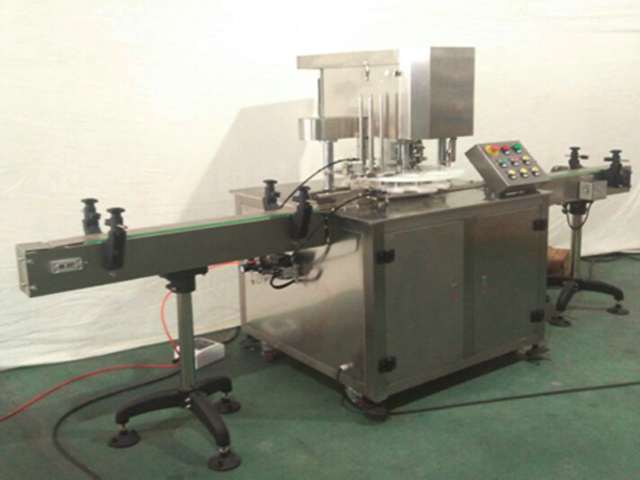

Otomatik Doğrusal Metal Teneke Alüminyum Kutular Sızdırmazlık Kapatma Makinesi

Otomatik Doğrusal Metal Teneke Alüminyum Kutular Sızdırmazlık Dikiş Makinesi

Malzeme: Paslanmaz Çelik
Başlık: 1
Mühürlü Kutu Sayısı: Bir
Sızdırmazlık Hızı: Dakikada 25-30
Sızdırmazlık Yüksekliği: 40-200mm
Mevcut Şişenin Çapı: 35-100mm
Çalışma Basıncı: Ac220v 50/60hz（Ac380v 50/60hz）
Güç: 1.1kw
Ağırlık: 500kg
Boyut: 3000*900*1700mm
Hava Kaynağı: 0.5mpa

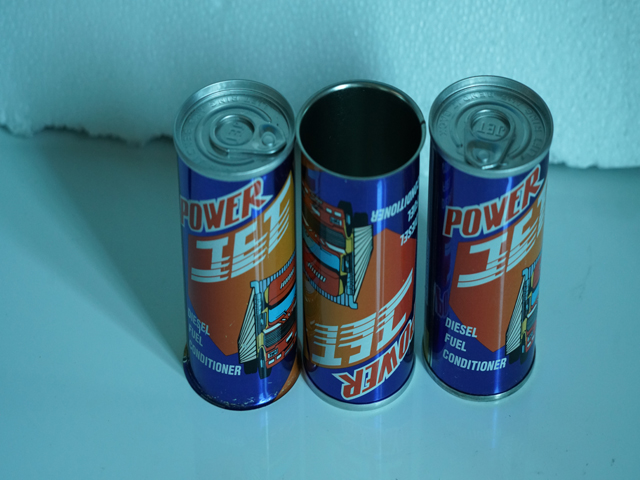

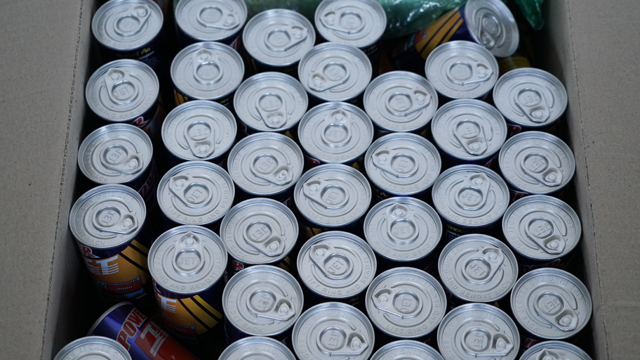

Bu ürün esas olarak çeşitli PET plastik, demir, alüminyum, kağıt ve diğer kalitelerdeki yuvarlak kutuların kapatılması için geçerlidir, gelişmiş bir tasarıma ve kolayca çalıştırılabilen makul bir yapıya sahiptir, gıda, ilaç, çay, kimya mühendisliği ve diğer endüstriler için gerekli ve ideal bir paketleme ekipmanıdır.

Bu ürünün ana gövdesi tamamen paslanmaz malzemelerden üretilmiş olup, sade ve güzel bir görünüme sahip olup, standart üretim departmanlarının çoğunun tasarım gereksinimlerine uygundur.

Bu ürün, gücü 1,1 kW'a ulaşan tek veya üç fazlı güç kaynağını benimser, çeşitli parçaları ve bileşenleri hassas işleme altında, üretim teknolojileri ve diğerleri firmamızın uzun süreli müşteri deneyimiyle hızlandırılmış ve sürekli olarak iyileştirilmiştir ve temel parça yüksek mukavemet, düşük gürültü ve iyi sızdırmazlık performansına sahip benzersiz bir tasarıma sahiptir.

Bu ürün, ulusal standartlar, departman standartları ve işletme standartları düzenlemelerine uygundur ve ancak sıkı denetim ve testlerden geçtikten sonra fabrikadan çıkar.

Dolum sistemli, tartım ve dolum sistemli veya etiketleme sistemli üretim hatlarını oluşturabilen tam otomatik üretim hattı tasarımına sahiptir.

Performans Spesifikasyonu

1. Sızdırmazlık için dört sızdırmazlık tekerleği benimsenmiştir, bunlardan iki bıçak kenar kıvırma için, diğer iki bıçak ise boş presleme için kullanılır, basit bir prensip ve kolay ayarlama ile;

2. Son nesil mekanik tasarım benimsenmiştir, kutu gövdesi sızdırmazlık işlemi sırasında dönmez, sızdırmazlık diş bıçağı sızdırmazlığı tamamlamak için döner, bu da kırılgan ürünlerin ve sıvı ürünlerin ambalajının sızdırmazlığı için güvenilir ve emniyetli ve uygundur;

3. Hobbing bıçağının çalışması ve bıçak dayanağının kaldırılması, mekanik kam tarafından kontrol edilir ve istikrarlı ve güvenilir bir çalışma sağlar.

4. Hobbing bıçağı, dayanıklı hizmet ve iyi sızdırmazlık performansı ile 304 paslanmaz çelikten üretilmiştir.

5. İşlem arayüzü, işlemi kolaylaştırmak için oldukça basittir.

Ana Özellikler

1. Son nesil kutu kapama makinası olup, en önemli özelliği kutu gövdesinin kapatma sırasında dönmemesi, böylece kutu içindeki ürünlerin yerinden oynayıp düşmesinin önlenmesidir;

2. İşletim arayüzü makul bir tasarıma sahip ve basittir;

3. Yüksek işleme hassasiyetine sahiptir ve ana gövde, üretim departmanlarının tasarım gereksinimlerine uygun olarak tamamen paslanmaz çelikten üretilmiştir.

4. Dolum, etiketleme, kod püskürtme ekipmanları ve diğer ekipmanlarla yüksek üretim verimliliğine sahip üretim hatları oluşturulabilir.

5. Alt kapağı otomatik olarak algılayabilir ve devre kontrol tasarımı makuldür.

6. Tüm parçalar ve bileşenler, elektrik aksesuarları ve diğerleri, güvenilir ve istikrarlı kaliteye sahip, ünlü yerel fabrikalardan gelen ürünleri benimser.

Teknik Parametreler

Malzeme: paslanmaz çelik
Başlık başlığı: 1
Mühürlü kutu sayısı: bir
Sızdırmazlık hızı: Dakikada 25-30
Sızdırmazlık yüksekliği: 40-200mm
Mevcut şişenin çapı: 35-100mm
Çalışma basıncı: AC220V 50/60Hz（AC380V 50/60Hz）
Güç: 1.1KW
Ağırlık: 500KG
Boyut: 3000*900*1700mm
Hava kaynağı: 0.5MPa

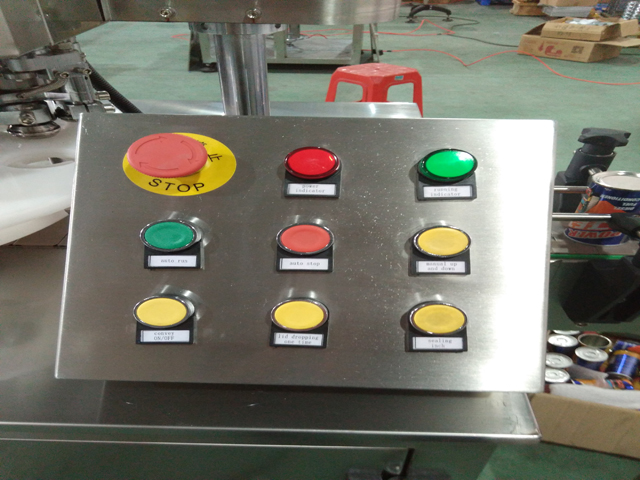

Operasyon Paneli

1. Güç göstergesi (kırmızı gösterge ışığı): Kırmızı gösterge ışığı, ekipmanın açık olduğunu ve tam tersini gösterir.

2. Çalışma göstergesi (yeşil gösterge ışığı): Yeşil gösterge ışığı, ekipmanın çalıştığını ve tam tersini gösterir.

3. Acil durdurma: Acil bir durumda bu düğmeye basın ve ekipman hemen durur, diğer anahtarlar çalışmaz, iptal etmek isterseniz düğmeyi çapraz çevirin ve işlevler geri yüklendiğinde otomatik olarak açılır.

4. Çalıştırma/açık (yeşil düğme): bu düğmeye basın ve ekipman çalışmaya başlayacaktır.

5. Çalıştırma/kapatma (kırmızı düğme): Bu düğmeye basın ve ekipman çalışmayı durduracaktır.

Yavaşlatma (sarı düğme): Bu anahtar esas olarak ekipmanın hata ayıklaması için kullanılır, düğmeye basıldığında ekipman çalışır ve tersi de geçerlidir.

Ekipman Prensibi ve Kurulum Yöntemi

1. Ekipmanın Dinamik Tasarım İlkesi

Bu ekipman, motor gücünün 1,1 kW ve dönüş hızının 1400 devir/dakika olmasıyla iki değerli elektrik kapasitesine sahip asenkron motoru benimser. Üçgen kayış çarkı, dişli çark, türbin ve diğer bağlantı dişlileri hızını 40 devir/dakikaya düşürür, türbin kaldırma kamının etkisi altında bir daire döndürür ve yukarı ve aşağı bir işlemi tamamlar, aynı zamanda sırasıyla birinci ve ikinci haddeleme ve sızdırmazlık çarklarını iki dişli çark grubunun hız farkı altında kamla koordine etmek için çalıştırır ve bir kutunun rulo sızdırmazlık işleminin tamamını tamamlar.

2. Ekipmanın Sızdırmazlık Tasarımının Prensibi

Bu ekipman, sızdırmazlık etkisini elde etmek için kapak tarafının ve kutu tarafının kapatılması, katlanması ve çökertilmesi prosedürünü kullanarak çift dikişli çift dikiş ilkesini benimser. Adımlar aşağıdaki gibidir:

(1) Kutunun kapağını, kutunun kenarının kutunun kapağı kenarının iç tarafındaki açıklığa doğru kıvrılması için kutunun üstüne yerleştirin.

(2) Kaldırıcının basıncını kullanarak kutunun gövdesini kaldırın ve kutunun kapağını köpeğe doğru itin.

(3) Birinci rulo, bir tarafı kapak kenarının etrafında dönerken, diğer tarafı eksene bir basınç uygulayarak kapak kenarını içeriye doğru sarar.

(4) Birinci rulo işlemi tamamladıktan sonra, ikinci rulo, birinci rulodan oluşan birinci yuvarlak dikişi ikinci yuvarlak dikişe sıkıca bastırmaya devam eder, rulo sızdırmazlık işlemi tamamlanmış olur.

(5) Kaldırıcı ters çevrilir ve köpek boş kutudan çıkmak için aşağıya doğru bastırılır.

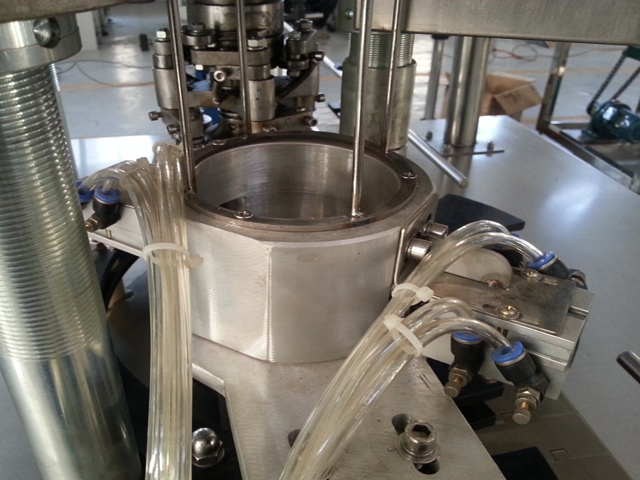

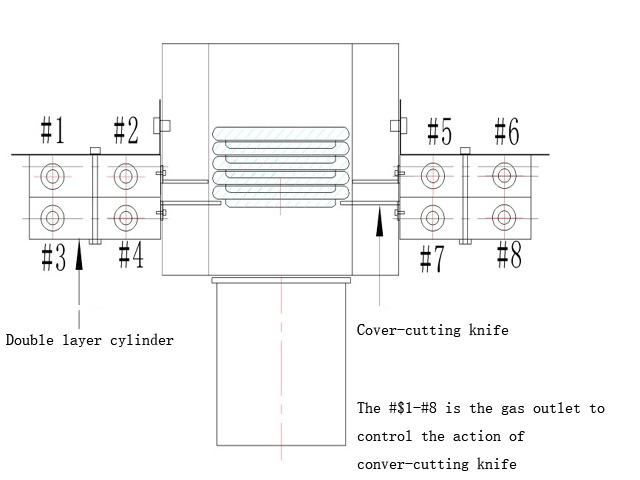

3. Otomatik Kapak İndirme Prensibi

Bu ekipman otomatik foto göz muayene ekipmanı ile donatılmıştır, kutu pozisyona ulaştıktan sonra foto göz muayene sinyalini ana kontrol devresine gönderir, ana kontrol devresi de ilgili eylemleri kontrol etmek için tasarıma uygun olarak ilgili sinyalleri kapak indirme ekipmanına gönderir, böylece otomatik kapak indirme işlevini gerçekleştirir. Fiziksel otomatik kapak indirme ekipmanı ve prensibi aşağıdaki resimde gösterildiği gibidir:

Makine Adım Adım Nasıl Kurulur?

İlk adım: Konveyör zincirini takın, kurulumdan sonra doğrusal olup olmadığını ve uygun sıkılıkta olup olmadığını kontrol edin

İkinci adım: Konveyör raylarını takın, meşrubat kutularını sorunsuz bir şekilde taşıyacak şekilde ayarlayın

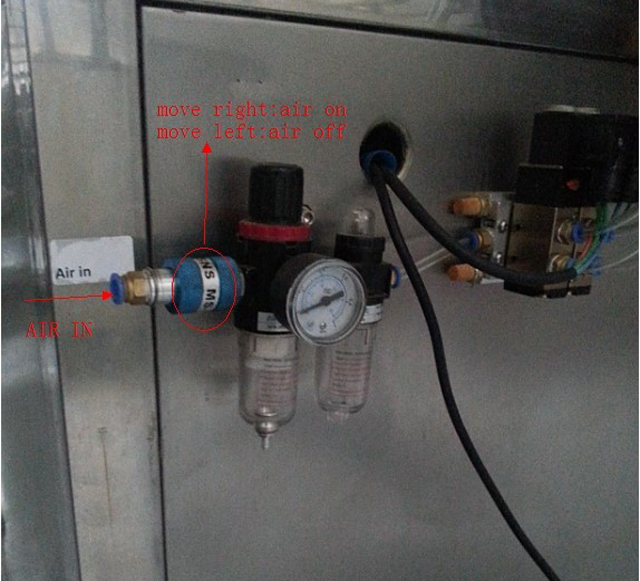

Son olarak ekipmanı çalıştırıp havalandırma işlemini gerçekleştirdikten sonra çalıştırabilirsiniz.

	Her bölümün zinciri bir pimle (saat zincirine benzer) birbirine bağlanıp sabitleniyor.
	Konveyör tabandan geçecek
	Konveyörün her bölümünün zincir tahtası pim ile bağlanır
	Vidalar konveyörü sıkmak ve gevşetmek için ayarlanabilir
	Pim ile bağlandıktan sonra sıkıca çekiçlenir
	Konveyör ve ana ekipman iki vida ile birbirine bağlanır ve sabitlenir
	Konveyör raylarının montajı
	Rayların montajı ve sabitlenmesi

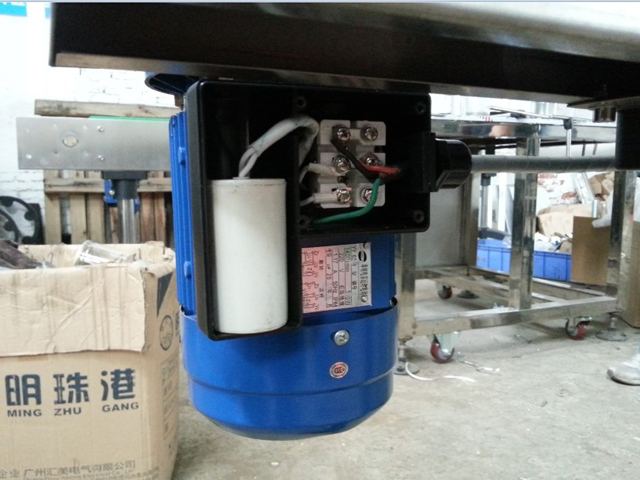

	Konveyör motorunu açın (U1 ve U2 terminaline bağlayın)
